Комплект форсунка 1.3 мм, воздушная головка и игла для краскопультов HVLP Black M-Diamond Storm (PT-0163, PT-0164, PT-0168)

Форсунка на 1.3 мм, воздушная головка и игла образуют одну распылительную группу краскопульта: именно от их состояния зависит, ляжет ли лак ровным зеркалом или пойдет шагренью и подтеками. Набор собран под серию HVLP Black M-Diamond Storm и повторяет заводскую геометрию, поэтому после установки пистолет возвращает исходный факел и стабильную подачу материала.

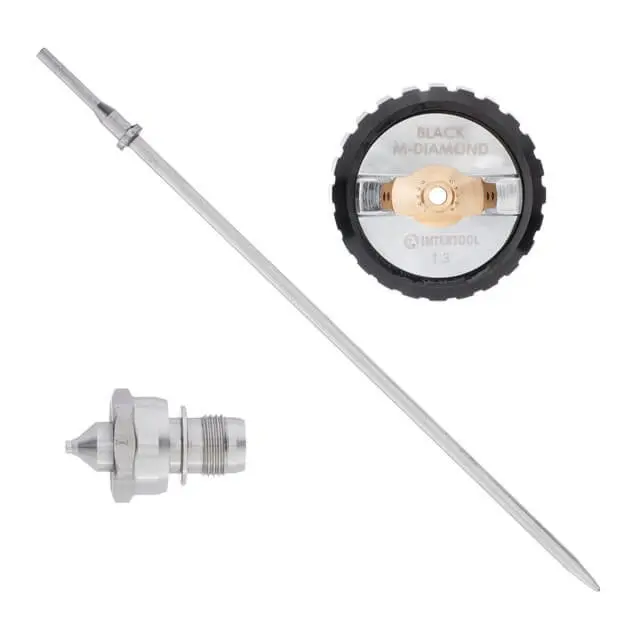

Состав набора

Три детали, которые всегда работают в паре друг с другом и меняются вместе:

• Дюза (форсунка) 1.3 мм — резьбовое сопло с точно обработанным седлом, через которое подается лакокрасочный материал.
• Игла — длинный конусный шток, перекрывающий дюзу и дозирующий подачу краски при нажатии на курок.
• Воздушная головка — с накатанным кольцом, центральной латунной вставкой и боковыми рожками, которые формируют плоский факел.

Детали изготовлены из стали с антикоррозионной обработкой и рассчитаны на работу с растворителями и агрессивными эмалями. Прецизионная обработка кромок дает тонкое дробление материала и повторяемую форму факела.

С какими краскопультами совместим

Набор рассчитан на профессиональные пневматические краскопульты HVLP Black M-Diamond серии Storm — модели PT-0163, PT-0164 и PT-0168 с верхним пластиковым бачком на 600 мл. Все три пистолета построены на одном корпусе и отличаются только размером распылительной группы, поэтому детали свободно переставляются между ними.

Отсюда второй сценарий применения: установив набор на пистолет с заводской дюзой 1.4 или 1.8 мм, вы переводите его в размер 1.3 мм под более жидкие материалы. Для серии выпускаются наборы на 1.3, 1.4 и 1.8 мм, так что одним корпусом можно закрыть и грунт, и базу, и лак.

Под какие материалы подходит размер 1.3 мм

Дюза 1.3 мм рассчитана на составы малой и средней вязкости: базовые эмали, лаки, нитроэмали, морилки, разбавленные водно-дисперсионные материалы, однослойные покрытия. Это самый ходовой размер для финишных слоев на кузове, деталях, мебели и корпусах техники, где нужна мелкая капля и минимальный опыл. Под густые грунты и наполнители логичнее ставить головку 1.8 мм.

Когда пора менять распылительную группу

Признаки износа видны по результату: факел теряет симметрию и уходит в сторону, по краям появляются крупные капли, материал подтекает из сопла после отпускания курка, покрытие ложится полосами. Чаще всего причина — выработка конуса иглы и посадочного места дюзы либо забитые каналы воздушной головки после засохшего лака. Менять эти три детали по отдельности смысла нет: игла и дюза притираются друг к другу в работе, поэтому комплектная замена сразу восстанавливает плотное перекрытие и ровный факел.

Преимущества

• Стальные детали с антикоррозионной обработкой спокойно переносят растворители и частую промывку, поэтому ресурс группы выше, чем у мягких сплавов.
• Точная обработка сопла и конуса иглы дает мелкое дробление материала и повторяемый факел без полос и крупной капли.
• Игла, дюза и головка одного размера в одном наборе снимают подбор деталей поодиночке и сразу дают герметичное перекрытие подачи.
• Латунная вставка воздушной головки формирует устойчивый плоский факел на рабочем давлении около 2 бар, что для технологии HVLP означает меньше опыла и экономнее расход краски.

Установка

Замена занимает несколько минут и не требует специнструмента, кроме штатного ключа для дюзы. Снимите бачок, выкрутите регулировочный винт подачи сзади корпуса и извлеките старую иглу, отверните воздушную головку, после чего выверните дюзу. Новую дюзу ставят первой и затягивают ключом, далее вводят иглу, накручивают головку и настраивают подачу и ширину факела на пробном выкрасе. Перед сборкой стоит промыть каналы и продуть корпус, иначе остатки засохшего лака снова сузят проходное сечение.

Запасная распылительная группа выручает при работе с разными материалами и при регулярной покраске: изношенная дюза съедает больше краски и портит финишный слой заметнее, чем стоит сам набор.
