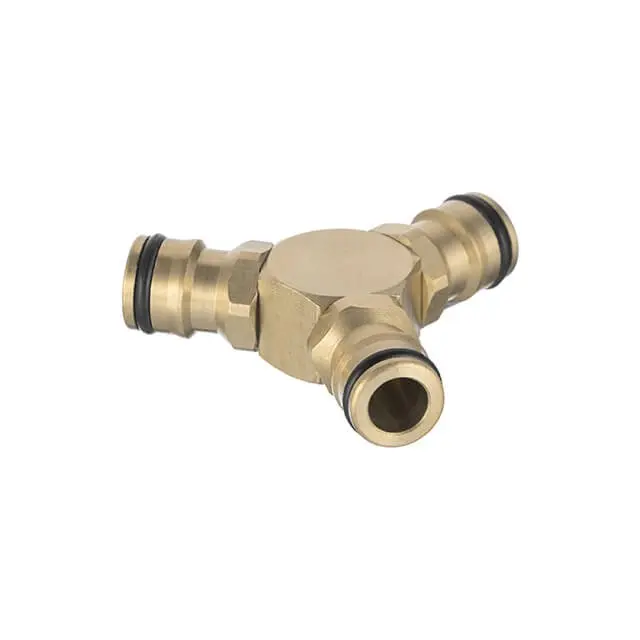

Тройник латунный для коннектора 1/2 STORM

Латунный тройник STORM для коннектора 1/2 соединяет три линии шлангов в одной точке. Такое соединение используют при поливе, когда от подающего шланга нужно сделать два ответвления. Тройник позволяет собрать разветвление через коннекторы: шланги присоединяют к его патрубкам, а при разборке отсоединяют с помощью механизма самих коннекторов.

Как устроено соединение

У тройника центральный корпус и три патрубка с наружными кольцевыми уплотнениями. На концах патрубков есть выступы, за которые удерживается ответная часть соединения. Для герметичности нужно, чтобы коннектор полностью сел на патрубок, его фиксатор удерживал соединение, а уплотнительное кольцо плотно прилегало к внутренней поверхности. Корпус, патрубки и уплотнения выполняют разные задачи, поэтому при течи проверяют не только сам тройник.

Разветвитель служит для соединения шлангов и разделения потока. Если оба ответвления работают одновременно, подача воды в каждом зависит от питающей линии, длины шлангов и подключённых насадок. Для отдельного перекрытия ветвей используют соответствующую запорную арматуру в системе полива.

Что сверить при подборе

Ориентиром служит обозначение коннектора 1/2, но вместе с ним нужно проверить форму сопрягаемых частей. Сравните со снятым тройником профиль концов, положение уплотнительных колец и участков под фиксаторы. У ответных коннекторов осмотрите внутреннюю посадку и механизм удержания. Совпадение одного обозначения не заменяет проверки того, что детали входят друг в друга до полной фиксации.

Оцените место разветвления: каждый шланг должен подходить к своему патрубку без резкого перегиба и постоянного бокового натяжения. Если соединение висит на туго натянутых шлангах, нагрузка передаётся на патрубки и фиксаторы. Неподходящий профиль может привести к неполной посадке, течи или разъединению при подаче воды; силой устранять такое несоответствие нельзя.

Когда требуется замена

Тройник меняют при трещине корпуса, повреждении патрубка или износе выступа, из-за которого исправный коннектор перестаёт держаться. Капли на стыке могут появиться и из-за загрязнения посадки, надрезанного либо сплющенного кольца. Если корпус цел, сначала стоит проверить уплотнения и ответный коннектор: замена одного тройника не устранит неисправность его фиксатора. Новые кольца подбирают по снятым, учитывая их размер и условия работы с водой.

Установка и проверка

Перекройте воду и сбросьте остаточное давление, затем освободите коннекторы штатным механизмом и снимите старый тройник. Очистите ответные посадки от песка и налёта, проверьте края на заусенцы. На новом тройнике кольца должны лежать в своих канавках без перекручивания. Наденьте каждый коннектор до фиксации и лёгким потягиванием убедитесь, что он удерживается.

Подавайте воду постепенно и осмотрите все три стыка. При течи снова перекройте подачу и проверьте посадку и кольцо проблемного соединения. Резьбовая подмотка на этих патрубках не заменяет кольцевое уплотнение и может мешать фиксации. После проверки уложите шланги свободно, чтобы соединение не испытывало постоянного изгиба.
