Адаптер латунный STORM для коннектора 1/2″ с наружной резьбой 3/4″

Латунный адаптер STORM для коннектора 1/2″ с наружной резьбой 3/4″ соединяет быстросъёмный коннектор шланга с ответной резьбовой частью. Такой переходник используют в шланговых соединениях для полива: резьбовую сторону вкручивают в подходящее гнездо, а на выступающий штуцер надевают коннектор. Шланг затем можно отсоединять, не выкручивая каждый раз адаптер.

Устройство соединения

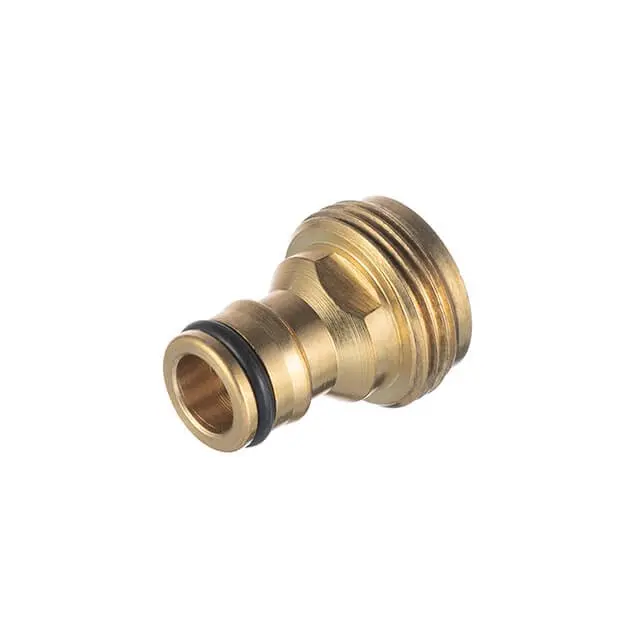

На одном конце корпуса расположена наружная резьба, на другом — штуцер с кольцевой проточкой под фиксацию коннектора. Чёрное уплотнительное кольцо у края штуцера помогает удерживать воду в месте быстросъёмного соединения. На корпусе предусмотрены грани под ключ: при затяжке усилие прикладывают к ним, чтобы не повредить поверхность, по которой садится уплотнение и перемещается коннектор.

Размеры 1/2″ и 3/4″ относятся к разным сторонам переходника. Обозначение 1/2″ указывает на размер подключаемого коннектора, а 3/4″ — на размер наружной резьбы. Подбирать ответные детали только по приблизительному диаметру корпуса нельзя: коннектор должен подходить по посадочному профилю, а резьбовое гнездо — по размеру и типу резьбы.

Что проверить при подборе

Сравните снятый адаптер с новым по форме штуцера, расположению уплотнительного кольца и участка фиксации. Проверьте обозначение имеющегося коннектора, размер ответной внутренней резьбы и глубину посадки. Также убедитесь, что вокруг соединения достаточно места для ключа и подвижной муфты коннектора. Если муфта упирается в соседнюю деталь, соединение может не зафиксироваться полностью.

Учитывайте способ уплотнения резьбовой стороны. В одних соединениях воду удерживает прокладка, прижатая к торцу, в других требуется уплотнение по резьбе. Ориентируйтесь на устройство ответной детали: добавление уплотняющего материала не исправляет несовпадение резьбы или повреждённое посадочное место.

Когда требуется замена

Повод осмотреть адаптер — течь возле штуцера, слабая фиксация коннектора, повреждение витков или трещина корпуса. Если вода выходит из быстросъёмного стыка, сначала проверьте кольцо: порезы, сплющивание и потеря эластичности мешают ему уплотнять соединение. При целых поверхностях корпуса может быть достаточно подобрать подходящее кольцо. Одновременно осмотрите защёлки и внутреннее уплотнение коннектора: их износ способен вызвать течь и с исправным адаптером.

Установка и проверка

Перекройте воду и сбросьте давление в шланге. Снимите коннектор, выкрутите старый переходник и очистите ответную резьбу от загрязнений и остатков уплотнения. Новый адаптер сначала наживите рукой. Если он сразу идёт туго или становится под углом, остановитесь и проверьте совмещение: затяжка ключом в таком положении повреждает витки.

Уплотните резьбовой стык способом, предусмотренным ответной деталью, и затяните корпус за грани без чрезмерного усилия. Наденьте коннектор до полной фиксации и слегка потяните его назад, проверяя удержание. Подавайте воду постепенно и осмотрите оба стыка. Неподходящий профиль штуцера приводит к течи или срыву коннектора, а неверная резьба — к повреждению соединяемых деталей. Течь устраняют проверкой посадки и уплотнений, а не усиленной затяжкой.
