Держатель для метчиков M3–M12, реверсивный

Реверсивный держатель для метчиков M3–M12 предназначен для ручного нарезания внутренней резьбы. Он удерживает хвостовик метчика и передаёт усилие от поперечной рукоятки к режущей части. Такой инструмент используют при изготовлении резьбовых отверстий и работе с уже существующей резьбой, когда требуется аккуратно вести метчик по её направлению. Сам держатель резьбу не режет: результат зависит от правильно подобранного метчика и подготовки отверстия.

Конструкция и управление

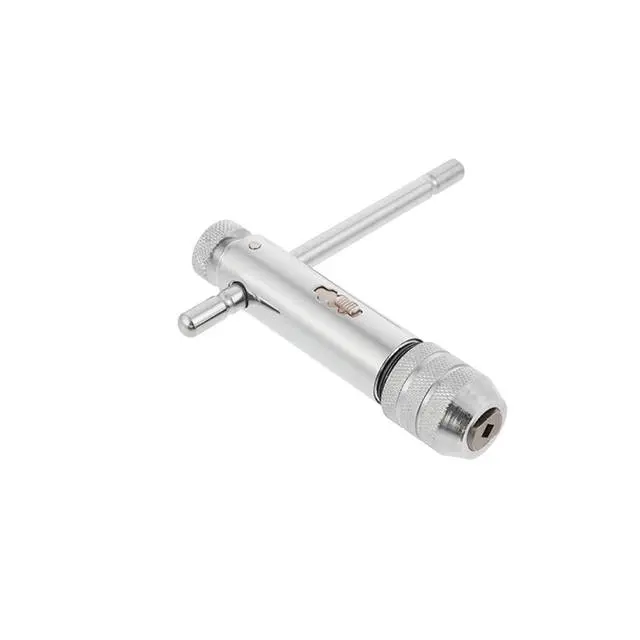

Держатель имеет вытянутый корпус, поперечную рукоятку, зажимную головку с накаткой и переключатель реверса на корпусе. Поперечная рукоятка позволяет прикладывать усилие руками по обе стороны от оси инструмента. Накатка помогает проворачивать головку при закреплении хвостовика. Реверсивный механизм служит для выбора направления работы; переключать его стоит после снятия нагрузки с метчика, проверяя включение нужного направления лёгким движением рукоятки.

Как подобрать

Обозначение M3–M12 указывает на диапазон метрических резьб, для метчиков которого предназначен держатель: от номинального диаметра 3 до 12 мм. Это не размер зажимного отверстия и не обозначение шага резьбы. При подборе проверьте форму и размер хвостовика конкретного метчика, особенно его квадратной части. Метчик должен надёжно фиксироваться без перекоса и проворачивания. Совпадение диаметра резьбы само по себе не заменяет проверку посадки хвостовика в зажиме.

Если заменяете старый держатель, сравните удобство доступа к отверстию, расположение переключателя и пространство для движения поперечной рукоятки. Ось метчика должна оставаться на одной линии с осью отверстия. Там, где корпус или рукоятка упираются в соседние детали, оператору трудно удерживать инструмент прямо. Попытка компенсировать нехватку места наклоном создаёт боковую нагрузку и повышает риск поломки метчика.

Закрепление и работа

Очистите хвостовик и зажим от стружки, ослабьте головку, установите метчик ровно и затяните зажим. До начала резания проверьте фиксацию небольшим усилием руки. Заготовку закрепите, а метчик подведите к отверстию без перекоса. Диаметр подготовленного отверстия, шаг резьбы и смазку выбирают под метчик и обрабатываемый материал. Подавайте усилие плавно: удлинение рукоятки трубой или рывки мешают контролировать сопротивление резанию.

Порядок отвода стружки зависит от типа метчика и характера отверстия. При резком росте сопротивления остановитесь и выясните причину, не пытаясь продавить инструмент. Для глухого отверстия учитывайте доступную глубину: упор метчика в дно может привести к его поломке. После работы удалите стружку из зажима и проверьте, свободно ли работает переключатель.

Когда держатель требует замены

Проскальзывание исправного хвостовика после затяжки, заметный люфт, заедание зажима или срыв реверсивного механизма под нагрузкой — поводы проверить состояние держателя. Одновременно осмотрите квадрат метчика: скруглённые грани тоже мешают надёжной фиксации. Изношенный зажим ухудшает контроль усилия и направления, а неверно закреплённый метчик способен повредить резьбу или обломиться в отверстии.
