Набор плашек и метчиков M4–M8, 10 предметов

Набор плашек и метчиков M4–M8 предназначен для ручного нарезания наружной и внутренней резьбы. Плашками обрабатывают стержни и шпильки, метчиками — отверстия под винты и болты. Такой инструмент нужен при изготовлении резьбового соединения и исправлении небольших повреждений существующих витков, когда их основная часть сохранилась. Обозначение M относится к метрической резьбе, а числа 4 и 8 задают границы диапазона номинальных диаметров в миллиметрах.

Состав и устройство

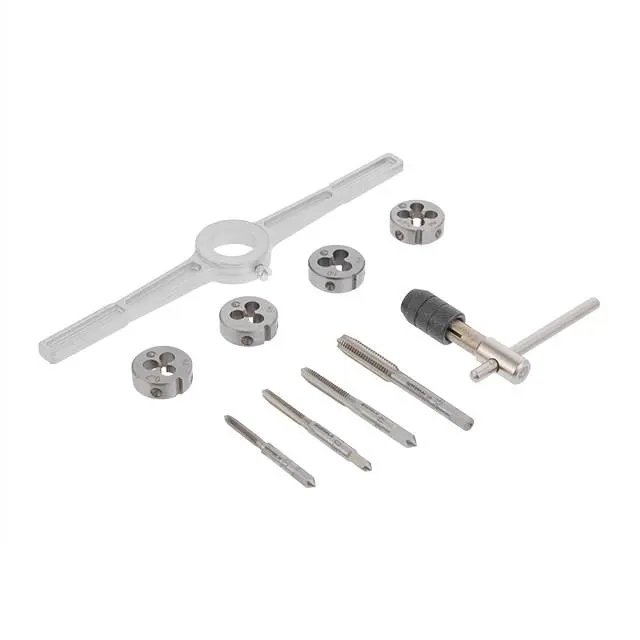

В набор входят десять предметов: четыре круглые плашки, четыре метчика, плашкодержатель с двумя рукоятками и Т-образный держатель метчиков с зажимным патроном. Плашку закрепляют в гнезде держателя, а хвостовик метчика зажимают в патроне. Держатели позволяют вручную вращать инструмент и контролировать сопротивление при резании.

У метчиков есть продольные канавки, у плашек — отверстия возле режущей части: в них поступает стружка при обработке. По мере работы её удаляют, чтобы она не забивала инструмент и не повреждала формируемые витки. Состояние режущих кромок влияет на чистоту резьбы: сколы и затупление увеличивают усилие и могут оставлять задиры.

Как выбрать нужный инструмент

Для работы с существующим соединением сверяют наружный диаметр и шаг резьбы болта, шпильки или ответной детали. Одного обозначения диапазона M4–M8 недостаточно для выбора конкретной плашки или метчика: размер и шаг выбранного инструмента должны совпадать с резьбой. Шаг проверяют резьбомером либо по документации на соединение. Несовпадение шага приводит к срезанию витков даже при подходящем диаметре.

Для новой внутренней резьбы диаметр сверла выбирают по таблице под конкретные диаметр и шаг. Слишком тесное отверстие повышает нагрузку на метчик, слишком широкое оставляет неполный профиль резьбы. Для наружной резьбы проверяют диаметр заготовки и делают заходную фаску. Также учитывают материал детали, глубину отверстия и возможность вывести стружку; применимость выбранного инструмента к глухому отверстию проверяют отдельно.

Порядок работы и проверка результата

Заготовку надёжно фиксируют, очищают место обработки и закрепляют инструмент в держателе без перекоса. Первые обороты особенно важны: метчик должен идти по оси отверстия, плашка — по оси стержня. Подходящую смазку для резания подбирают с учётом обрабатываемого материала. Работают плавно, периодически отводя инструмент назад для дробления стружки и очищая канавки. При резком росте сопротивления останавливаются и выясняют причину, а не наращивают усилие.

После обработки удаляют стружку и проверяют соединение подходящей ответной деталью: она должна заворачиваться без принудительного протягивания ключом. Если старые витки сорваны, отверстие разбито или крепёж заметно люфтит, проход метчиком прежнего размера не восстановит прочность соединения. В таком случае требуется другой способ ремонта либо замена повреждённой детали. Одновременно осматривают сопрягаемый болт или шпильку: повреждённый крепёж способен снова испортить резьбу. Закончив работу, инструмент очищают, высушивают и защищают от коррозии.
