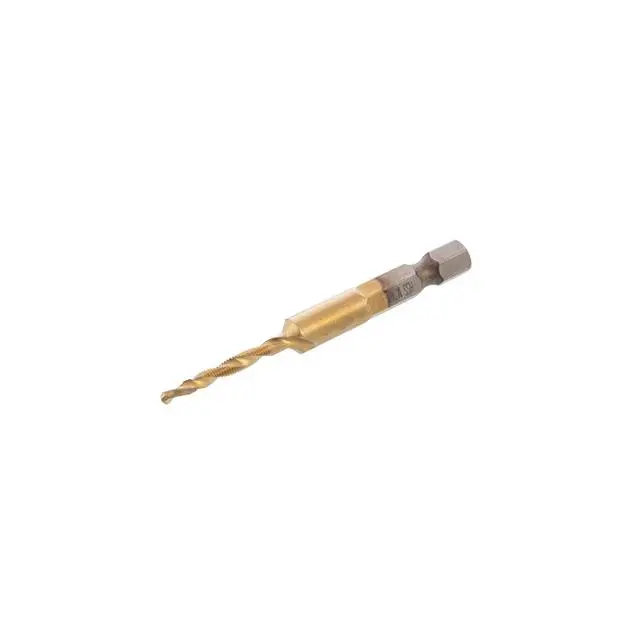

Сверло-метчик M3X0.5 с шестигранным хвостовиком

Сверло-метчик M3X0.5 предназначено для подготовки отверстия и нарезания внутренней метрической резьбы одним инструментом. Обозначение M3X0.5 означает номинальный диаметр резьбы 3 мм и шаг 0,5 мм. Такая резьба нужна под соответствующий винт или болт: совпасть должны оба параметра. Инструмент используют при изготовлении резьбового крепления, когда в заготовке требуется получить новое отверстие с резьбой.

Как устроено

На переднем конце находится сверлящая часть, за ней расположена резьбонарезная зона. По мере подачи сначала формируется отверстие, затем режущие зубья создают резьбу на его стенках. Канавки вдоль режущей части обеспечивают место для выхода стружки. Хвостовик имеет шестигранную форму; при подборе держателя сверяют его посадку и возможность надёжно закрепить инструмент без перекоса. Золотистый цвет поверхности сам по себе не определяет состав покрытия или допустимый материал заготовки.

Что проверить при подборе

Начните с крепежа и чертежа соединения. Винт должен иметь резьбу M3 с шагом 0,5 мм; близкий диаметр при другом шаге не даёт правильного соединения. Затем проверьте толщину заготовки, требуемую длину резьбы и свободное пространство за отверстием. У комбинированного инструмента сверлящий конец выступает вперёд относительно резьбонарезной части. Поэтому для полного прохода зубьев нужен запас хода: если конец упрётся в дно или соседнюю деталь, продолжать подачу нельзя.

Для глухого отверстия особенно тщательно сопоставляют глубину сверления с глубиной будущей резьбы. Также учитывают материал заготовки и подходящий для него режим обработки. При замене изношенного сверла-метчика сравнивают обозначение резьбы, форму и посадочный размер хвостовика, длину режущих участков и доступ к месту работы. Нарезание тем же размером не восстанавливает сорванную резьбу, если металл, который должен удерживать витки, уже утрачен.

Закрепление и работа

Заготовку фиксируют, место отверстия размечают, инструмент закрепляют в подходящем патроне или держателе. Ось сверла-метчика выставляют по оси будущего отверстия: боковая нагрузка на тонкую режущую часть повышает риск поломки. Работают с контролируемой подачей, без ударного режима и попыток продавить сопротивление усилием. Смазку и условия отвода стружки выбирают с учётом обрабатываемого материала. При заклинивании останавливают привод и устраняют причину, прежде чем продолжать.

Когда инструмент пора заменить

Повод для осмотра — рост усилия, заусенцы, неровные витки, сколы зубьев или искривление сверлящего конца. Затупление и забитые стружкой канавки ухудшают резание, а перекос может привести к обломку внутри отверстия. После обработки убирают стружку и проверяют резьбу подходящим крепежом без принудительного затягивания. Если винт идёт туго, сначала проверяют шаг, чистоту отверстия и качество витков. Попытка затянуть его силой способна повредить и крепёж, и полученную резьбу.
