Трос газа мотоблока 178F/186F (6/9Hp) TTG AMG-3

Трос газа мотоблока 178F/186F (6/9Hp) TTG AMG-3 передаёт движение от рычага управления к механизму регулировки оборотов двигателя. Он нужен, чтобы менять положение привода с рукоятки мотоблока. При подборе замены важны не только обозначения двигателя: длина троса, ход внутренней жилы и крепления должны соответствовать снятой детали и расположению органов управления.

Конструкция и работа

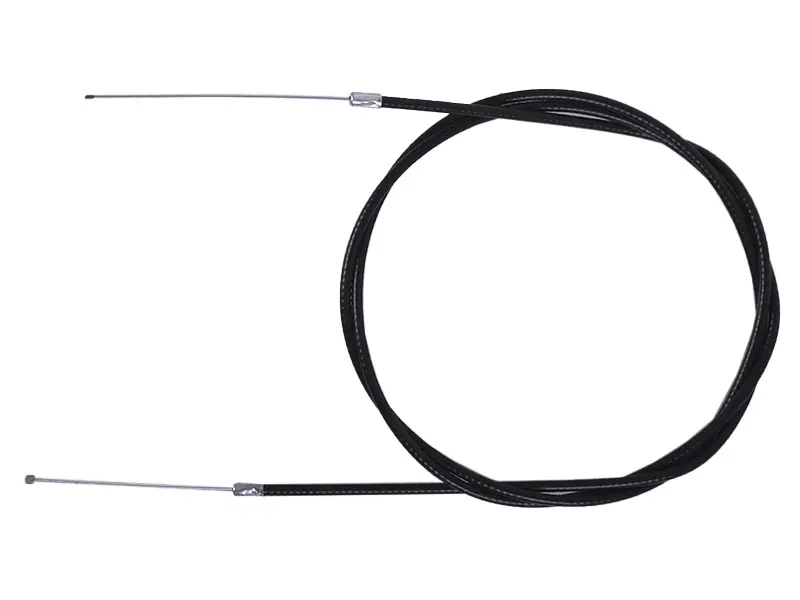

Трос выполнен в чёрной гибкой оболочке, из которой с обеих сторон выходят участки внутренней жилы. На концах оболочки расположены наконечники; на одном конце жилы есть небольшой упор. Оболочка удерживается в креплениях, а жила перемещается внутри неё и передаёт усилие рычага. Поэтому для нормальной работы одинаково важны свободный ход жилы и надёжная посадка оболочки в опорах.

Когда нужна замена

Повод проверить трос — тугой или прерывистый ход рычага, задержка реакции привода, увеличение свободного хода. Если положение рычага меняется, а механизм регулировки не проходит нужный диапазон, проверьте крепления и состояние жилы. Распушённые концы, оборванные проволоки, заломы оболочки и повреждённые наконечники служат причинами замены. Одна регулировка натяжения такие повреждения не устраняет.

Трение может возрастать из-за загрязнения, коррозии внутренней жилы или слишком резкого изгиба при прокладке. При этом заедание бывает связано и с самим рычагом либо механизмом на двигателе. Проверка их подвижности при отсоединённом тросе помогает отделить неисправность привода от повреждения троса и не переносить прежнюю проблему на новую деталь.

Что сверить при подборе

Сравните общую длину со снятым тросом, отдельно измерьте оболочку и выступающие участки жилы. Проверьте форму и размеры концевых упоров, посадку наконечников оболочки, способ фиксации свободного конца. Убедитесь, что доступного хода хватит для перемещения механизма между крайними положениями. Неподходящий упор не закрепится в рычаге, а несоответствие длины оболочки и жилы может оставить привод натянутым даже при полностью отпущенном управлении.

Длины должно хватать на штатный маршрут с плавными изгибами и на перемещение регулируемой рукоятки, если она предусмотрена конструкцией мотоблока. Слишком короткий трос будет натягиваться при изменении положения руля. Излишне длинный придётся укладывать так, чтобы петли не цеплялись за окружающие детали и не мешали управлению.

Установка и проверка

Работайте при остановленном двигателе. До снятия запомните маршрут прокладки, места креплений и положение регулировок. Осмотрите рычаг, опоры оболочки и зажим жилы; повреждённые фиксаторы замените вместе с тросом. Новую оболочку уложите без перегибов, вдали от горячих поверхностей и движущихся деталей, затем полностью посадите наконечники в опоры и закрепите жилу предусмотренным способом.

После установки отрегулируйте свободный ход по устройству привода. Несколько раз переместите рычаг по всему диапазону: оболочка не должна выходить из креплений, жила — заедать, а механизм — оставаться под натяжением в исходном положении. Лишь после проверки на заглушённом двигателе проверьте отклик на изменение положения рычага при работающем моторе. Если обороты меняются при перемещении рукоятки мотоблока, исправьте прокладку или регулировку троса.
