Крышка корпуса редуктора КПП (3+1) AMG

Крышка корпуса редуктора КПП (3+1) AMG закрывает часть корпуса коробки передач и образует сопряжение с его ответной поверхностью. При ремонте её меняют, если повреждение мешает плотно собрать корпус, удержать уплотнение или надёжно закрепить крышку. От состояния этой детали зависит плотность стыка: трещина, перекос или повреждённая привалочная поверхность могут стать причиной утечки масла и попадания загрязнений внутрь редуктора.

Конструкция и причины замены

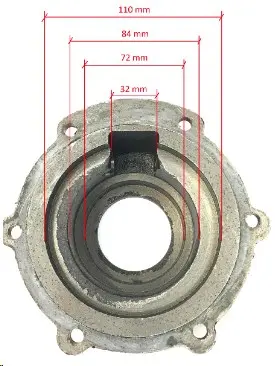

Крышка имеет округлую форму, центральное отверстие со ступенчатой кольцевой частью и выступающие крепёжные ушки по периметру. При подборе важны не только очертания наружного контура, но и расположение отверстий, профиль центральной части и глубина посадок. Даже небольшое отличие в этих местах может помешать установке на корпус или правильному сопряжению с проходящими через крышку деталями.

Поводом для замены служат трещины, сломанные ушки, деформация плоскости прилегания и повреждение посадочных поверхностей. Такие дефекты могут возникать после удара, затяжки с перекосом или попытки стянуть крепежом несовпадающие детали. Масляный след вдоль стыка сам по себе ещё не означает, что крышку нужно менять: сначала проверяют состояние уплотнения и поверхности под ним. Если течь связана с повреждением самой крышки, замена одного уплотнения причину не устранит.

Что сверить при подборе

Обозначение КПП (3+1) помогает определить нужный вариант, но окончательный подбор выполняют по снятой крышке и ответной части корпуса. Сравните число крепёжных отверстий и расстояния между их центрами, форму и положение ушек, наружный контур, толщину фланца и профиль внутренней стороны. Центральное отверстие и кольцевые посадки измеряют отдельно: одинаковый наружный размер не означает одинаковую геометрию внутри.

Проверьте расположение уступов, выемок и поверхностей, к которым прилегают соседние детали. Если через крышку проходит вал, необходимо сверить его положение относительно центрального отверстия и предусмотренного уплотнения. Ошибка в глубине или диаметре посадки способна вызвать перекос, неплотное прилегание либо задевание вращающихся деталей. Рассверливание отверстий и подгонка крепёжных ушек не заменяют правильный подбор.

Установка и проверка

Снятую крышку используют как образец, а привалочную поверхность корпуса очищают от загрязнений и остатков прежнего уплотнения, не повреждая её. Одновременно осматривают ответные посадки, резьбу крепежа и уплотнения, работающие в сопряжении с крышкой. Повреждённые уплотняющие детали заменяют; способ герметизации выбирают по конструкции конкретной коробки передач. Избыток герметика не должен попадать внутрь корпуса.

Крышку сначала совмещают с посадками и проверяют, что она прилегает без принудительного стягивания болтами. Крепёж затягивают постепенно и равномерно, соблюдая порядок и момент затяжки для ремонтируемой КПП. После сборки проверяют отсутствие перекоса и задевания, затем контролируют герметичность стыка. Если появляется течь или вращение стало туже, причину устраняют до дальнейшей эксплуатации: дополнительная затяжка может повредить ушки или деформировать крышку.
