Шестерня муфты дифференциала КПП (3+1) AMG

Шестерня муфты дифференциала КПП (3+1) AMG — деталь механизма дифференциала коробки передач. Она участвует в передаче вращения через зубчатое зацепление. Состояние зубьев и посадки влияет на работу сопряжённых деталей: изношенная шестерня может давать шум, удары при смене нагрузки и увеличенный люфт в механизме.

Конструкция и назначение

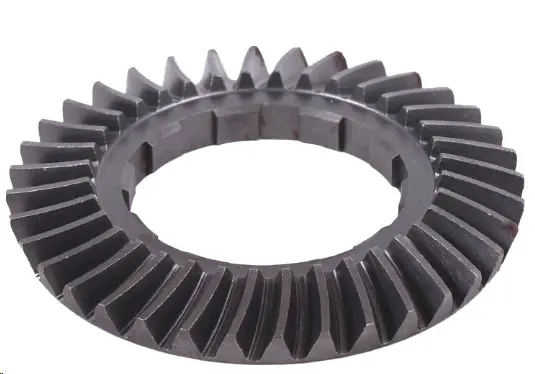

Деталь имеет кольцевую форму с крупным центральным отверстием. По наружной окружности расположен зубчатый венец, а на внутреннем контуре выполнены выступы и выемки. При подборе имеют значение обе части: наружные зубья должны правильно сопрягаться с ответной шестернёй, а внутренний профиль — соответствовать месту установки. Одного сходства по наружному диаметру для замены недостаточно.

Шестерню меняют при сколах зубьев, трещинах, выраженной выработке контактных поверхностей и повреждении внутреннего профиля. Поводом для разборки также бывают посторонний шум и рывки при передаче нагрузки. Эти признаки требуют осмотра всего зацепления: похожие проявления могут возникать из-за люфта опор или повреждения ответной детали, поэтому замену выбирают по результатам проверки.

Что сверить при подборе

Обозначение КПП (3+1) помогает определить круг поиска, но основой для сравнения служат снятая шестерня и устройство конкретной коробки. Сначала сопоставьте форму венца и внутреннего контура, затем проверьте размеры. Даже близкие по виду детали могут различаться посадкой и положением зубьев относительно опорной поверхности.

• Сосчитайте наружные зубья, сравните их наклон, форму и ширину венца.
• Измерьте наружный диаметр, центральное отверстие и общую толщину детали.
• Сверьте количество, ширину и расположение внутренних выступов и выемок.
• Сравните обе стороны шестерни: опорные поверхности, уступы и положение венца должны соответствовать снятой детали.

Неправильный профиль зубьев или несоответствие посадки нельзя исправлять затяжкой крепления. Ошибка подбора может вызвать тугое вращение, перекос, неполный контакт зубьев и ускоренный износ пары. Если прежняя шестерня сильно повреждена, размеры лучше дополнительно сверить с сопряжёнными деталями и документацией коробки, а не копировать изношенный участок.

Замена и проверка зацепления

Доступ к шестерне получают при разборке соответствующей части КПП. До снятия фиксируют её ориентацию и порядок расположения соседних деталей. Посадочное место очищают от загрязнений и продуктов износа, проверяют на задиры и повреждения. Новую шестерню устанавливают без перекоса, не нанося удары по зубчатому венцу.

Вместе с ней осматривают ответную шестерню, сопряжённую часть муфты, опоры и элементы фиксации. При наличии регулировочных шайб сохраняют их порядок, а зазоры проверяют по требованиям конкретной коробки. Повреждённую ответную деталь оставлять в паре с новой шестернёй нельзя: это ускоряет износ нового венца.

После сборки проверяют плавность вращения и отсутствие закусывания, соблюдая предусмотренные изготовителем регулировки и порядок смазывания. Первую проверку проводят без рабочей нагрузки. Если появляются стук, тугой ход или заметный люфт, механизм повторно осматривают до дальнейшей эксплуатации.
