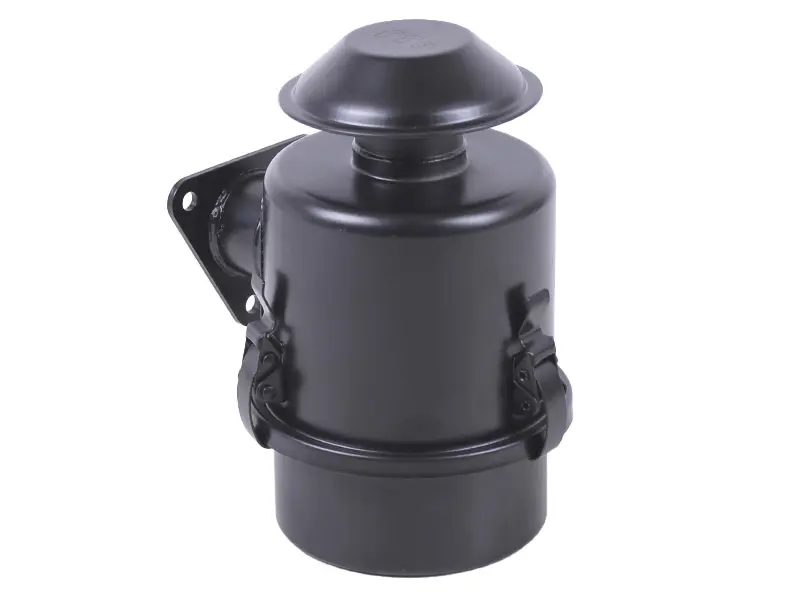

Фильтр воздушный в сборе для мотоблока 178F (6 л.с.), на три болта TTG AMG-4

Воздушный фильтр в сборе для мотоблока 178F с обозначением мощности 6 л.с. и креплением на три болта. Он очищает воздух, поступающий во впуск двигателя, задерживая пыль и другие загрязнения. При работе на сухой земле фильтр особенно нужен: попадание пыли за него ускоряет износ деталей двигателя, а сильное засорение затрудняет подачу воздуха и мешает развивать мощность под нагрузкой.

Конструкция и назначение замены

Фильтр имеет чёрный цилиндрический корпус, верхний воздухозаборник с широким колпаком и нижнюю чашу, удерживаемую боковыми защёлками. Сбоку расположен присоединительный фланец. При подборе узла в сборе учитывают не только место соединения с двигателем, но и положение корпуса: вокруг него должно оставаться пространство для открытия защёлок и снятия нижней части при обслуживании.

Замена всего фильтра нужна при трещинах корпуса, повреждении фланца, деформации чаши или защёлках, которые перестали надёжно удерживать соединение. Неплотности опасны тем, что воздух может проходить в двигатель в обход очистки. Если загрязнение устраняется предусмотренным обслуживанием, а корпус и крепления исправны, сама по себе пыль внутри ещё не означает, что весь узел требуется заменить.

Что сверить со снятым фильтром

Начните с расположения трёх крепёжных отверстий, расстояний между ними и формы прилегающей поверхности. Сопоставьте размер и положение воздушного канала, направление фланца, высоту и ширину корпуса. Одинаковое число болтов не обеспечивает совпадения посадки: смещённое отверстие или другой вылет корпуса могут помешать установке либо привести к перекосу соединения.

• Проверьте, совпадает ли место уплотнения и можно ли равномерно прижать фланец к ответной поверхности.
• Убедитесь, что корпус не упирается в соседние детали, а колпак воздухозаборника остаётся свободным.
• Оцените состояние крепёжных болтов и резьбы: повреждённый крепёж не позволит нормально закрепить фильтр.
• Сравните устройство обслуживаемой нижней части со снятым узлом, чтобы сохранить предусмотренный для двигателя порядок ухода.

Установка и проверка

Работайте на остановленном остывшем двигателе. Очистите область вокруг соединения, снимите старый фильтр и на время работы закройте открытый впуск от пыли. Уберите остатки загрязнений с посадочной поверхности, не сталкивая их в воздушный канал. Осмотрите уплотнение: затвердевшую, порванную или потерявшую форму деталь заменяют подходящей по посадке.

Приложите новый фильтр без усилия, совместите отверстия и сначала наживите все три болта. Затем затягивайте их равномерно с усилием, предусмотренным документацией двигателя. Не притягивайте болтами несовпадающий фланец: так можно деформировать соединение и оставить путь для подсоса пыли. Проверьте посадку нижней чаши, закрытие защёлок и подготовьте фильтр к работе по инструкции для его конструкции.

После установки убедитесь, что корпус закреплён неподвижно и не касается соседних деталей. При пробном запуске обратите внимание на дребезг и смещение фильтра. Если двигатель по-прежнему плохо принимает нагрузку, не считайте это достаточным доказательством неисправности нового фильтра: сходные симптомы имеют разные причины. Для самого узла главные проверки — свободный вход воздуха, плотность соединений и исправность крепления.
