Набор прокладок цилиндра Honda DIO ZX Ø40 мм VDK-2

Набор прокладок цилиндра Honda DIO ZX Ø40 мм VDK-2 предназначен для уплотнения соединений при сборке цилиндра и головки двигателя. Такие прокладки заменяют после разборки цилиндро-поршневой группы, при повреждении уплотнений или нарушении герметичности стыков. От их правильного подбора и установки зависит, будут ли соединения удерживать давление и исключать нежелательный подсос воздуха.

Какие соединения уплотняют прокладки

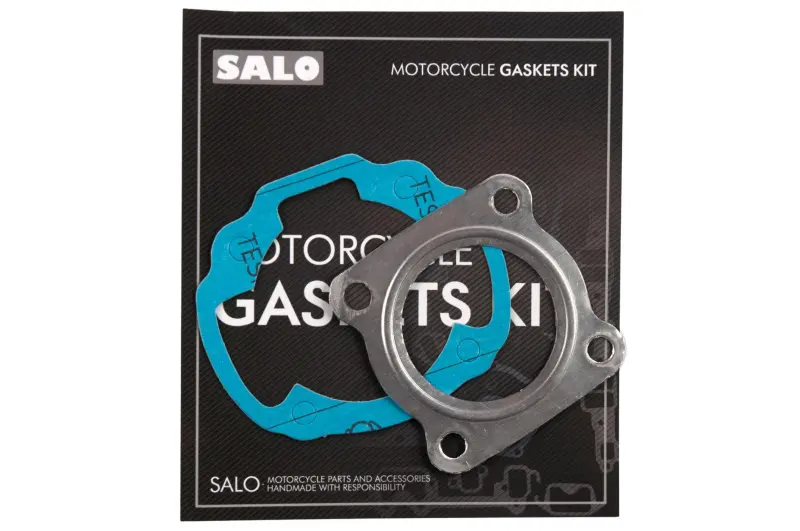

В наборе представлены прокладка головки цилиндра с круглым центральным отверстием и отверстиями под крепёж, а также фигурная прокладка основания цилиндра. Первая устанавливается между цилиндром и головкой, вторая — между цилиндром и картером. Их контуры различаются, поскольку каждая повторяет свою привалочную поверхность. Заменять одну другой или подрезать неподходящий контур при сборке нельзя.

Прокладка головки помогает удерживать газы в камере сгорания. Прокладка основания герметизирует нижний стык цилиндра. Эти уплотнения работают под прижимом крепежа и испытывают нагрев вместе с деталями двигателя. После снятия цилиндра или головки ранее обжатая прокладка может уже не обеспечить плотного прилегания, даже если на ней нет заметного разрыва.

Когда требуется замена

Поводом для проверки служат следы прорыва газов возле головки, влажный налёт по стыку основания цилиндра, повреждённые края или участки прогара на снятой прокладке. Негерметичность может сопровождаться затруднённым запуском, снижением компрессии и нестабильной работой двигателя. Эти признаки встречаются и при других неисправностях, поэтому сначала определяют место утечки и осматривают соединение.

Что сверить при подборе

Обозначение Ø40 мм нужно учитывать вместе с конфигурацией установленного цилиндра. Одного размера недостаточно: сопоставьте снятые прокладки с новыми по наружному контуру, форме центрального проёма, расположению крепёжных отверстий и вырезов. Отверстия должны совпадать без натяжения, а края — оставлять предусмотренные проходы открытыми и полностью перекрывать уплотняемый стык.

Отдельно проверьте требования цилиндра к толщине прокладок. Толщина влияет на положение сопрягаемых деталей, поэтому выбирать замену только по похожим очертаниям нельзя. Если цилиндро-поршневую группу раньше меняли, ориентируйтесь также на установленный комплект и его требования. Неподходящая прокладка может выступать внутрь проёма, перекрывать проходы или оставлять участок соединения без достаточного прижима.

Особенности установки

С привалочных поверхностей аккуратно удаляют остатки старых прокладок и загрязнения, не оставляя царапин и не допуская попадания мусора в двигатель. Осматривают плоскости цилиндра, головки и картера: прогар, забоины и деформация требуют устранения причины, поскольку новая прокладка сама по себе их не исправит. Заодно проверяют состояние шпилек, резьбы и крепежа.

Прокладки укладывают без складок и смещения, затем проверяют совпадение всех отверстий. Герметик применяют только тогда, когда это предусмотрено инструкцией по сборке двигателя. Крепёж затягивают постепенно, в установленной последовательности и с предписанным моментом: перекос или чрезмерное усилие могут повредить уплотнение. После сборки проверяют герметичность обоих стыков и отсутствие свежих следов утечки.
