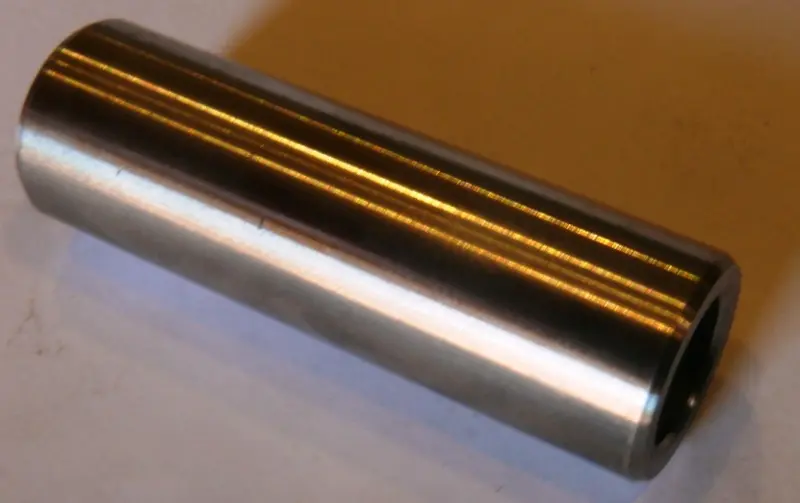

Поршневой палец 13×41 мм Suzuki AD100 VDK-2

Поршневой палец 13×41 мм для Suzuki AD100 соединяет поршень с верхней головкой шатуна. Через него усилие от поршня передаётся шатуну, а подвижное соединение позволяет шатуну менять угол при вращении коленчатого вала. Палец нужен при восстановлении поршневого соединения, если снятая деталь изношена или повреждена. Обозначение VDK-2 сохранено в названии.

Конструкция и назначение

Это полый цилиндрический палец с гладкой наружной поверхностью. Он проходит через отверстия в бобышках поршня и верхнюю головку шатуна. Наружная поверхность служит контактной дорожкой соединения, поэтому задиры и местная выработка здесь имеют значение даже без заметной деформации детали. От состояния пальца и сопряжённых поверхностей зависят зазор и свобода движения поршня относительно шатуна.

Когда требуется замена

Повод осмотреть палец — металлический стук в поршневом соединении, увеличенный люфт или повреждения, обнаруженные при разборке. На снятой детали проверяют участки контакта с поршнем и подшипником: глубокие риски, задиры, следы перегрева и ощутимая ступенька выработки требуют оценки всего соединения. Сам по себе стук ещё не указывает на неисправность именно пальца: похожие признаки могут давать изношенные сопряжённые детали.

Недостаток смазки, попадание твёрдых частиц и работа с чрезмерным зазором ускоряют износ. Если поставить новый палец в повреждённый подшипник или разбитые отверстия поршня, люфт и шум могут сохраниться. Поэтому вместе с пальцем осматривают подшипник верхней головки шатуна, бобышки поршня и места установки стопорных колец.

Что сверить при подборе

Размер 13×41 мм означает наружный диаметр 13 мм и длину 41 мм. Сопоставьте оба размера со снятым пальцем и требованиями установленного поршня. Это особенно существенно, если поршневую группу уже меняли: одной модели техники недостаточно для проверки фактически установленной детали.

• Измерьте диаметр в нескольких местах, чтобы выработка старого пальца не исказила результат сравнения.
• Проверьте длину и положение торцов относительно канавок стопорных колец в поршне.
• Оцените посадку в бобышках и состояние подшипника верхней головки шатуна; новый палец не устраняет износ этих деталей.

Особенности установки

При разборке закройте отверстие картера, чтобы внутрь не попали стопорное кольцо или загрязнения. Сняв фиксаторы, извлекайте старый палец подходящим приспособлением, не передавая удары на шатун. Очистите и осмотрите сопряжённые поверхности, затем смажьте палец и подшипник маслом, предусмотренным для двигателя. Способ посадки и допустимые зазоры сверяйте с ремонтными требованиями двигателя и поршня; тугой ход не устраняют силовой забивкой.

При сборке используйте подходящие новые стопорные кольца и убедитесь, что они полностью вошли в канавки. Слишком длинный палец может мешать фиксации, неверный диаметр — создавать люфт либо чрезмерно тугую посадку. После установки проверьте свободу движения соединения и удержание пальца: его осевое смещение при ненадёжной фиксации способно повредить цилиндр.
