Патрон фары P15D-25-3 (3 уса) с проводами и разъёмом VDK-3

Патрон фары P15D-25-3 (3 уса) VDK-3 служит для установки лампы и подключения её контактов к проводке фары. Его меняют, когда посадочная часть повреждена, лампа держится неплотно или контакт пропадает из-за износа и перегрева. При подборе имеют значение обозначение P15D-25-3, форма крепления и подключение: одного внешнего сходства с прежним патроном недостаточно.

Конструкция и подключение

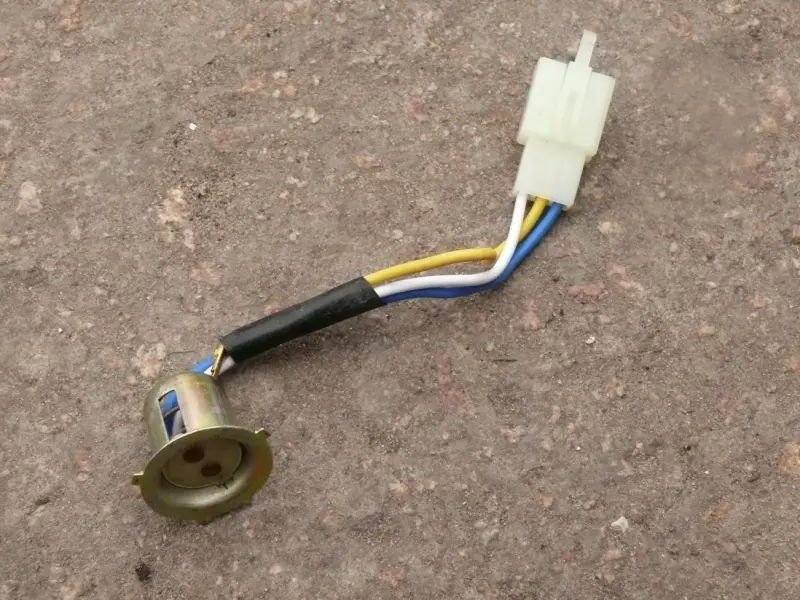

У патрона круглая посадочная часть с выступами по краю и двумя контактными площадками внутри. От корпуса отходят три провода — белый, жёлтый и синий. Они собраны на участке в общую чёрную оболочку и выведены к светлому разъёму с фиксатором. Такое устройство позволяет подключить патрон через колодку проводки. При сравнении со снятой деталью проверяйте не только очертания корпуса, но и расположение контактов, выступов и защёлки разъёма.

Когда требуется замена

Повод осмотреть патрон — мерцание света на неровностях, периодическое выключение лампы, потемнение контактных площадок, повреждение изоляции или следы оплавления колодки. Влага может вызвать окисление, а слабое прижатие контактов — местный нагрев. Эти признаки требуют проверки: причина неисправности может находиться также в самой лампе или ответном разъёме. Если корпус деформирован и уже не удерживает лампу в штатном положении, очистка контактов не устранит механическое повреждение.

Что сверить со снятым патроном

Сопоставьте посадку в фаре, число и расположение трёх усов, глубину корпуса и положение лампы после фиксации. Отдельно сравните форму колодки, расположение её контактов и длину проводов до места подключения. Провода должны доходить до ответной части без натяжения и не мешать установке крышки фары. Цвет изоляции помогает различать провода, но сам по себе не определяет их назначение: подключение сверяют со штатной схемой техники и прежним расположением контактов.

Лампа должна подходить к патрону по посадке и контактам, а её электрические параметры — требованиям фары. Неподходящий корпус может не зафиксироваться или изменить положение лампы относительно отражателя. Несовпадающая колодка не должна соединяться с усилием: это способно повредить контакты и фиксатор. Ошибка в подключении может привести к неправильной работе света или короткому замыканию, поэтому совпадение количества проводов ещё не означает совместимость.

Установка и проверка

Работу выполняют при отключённом питании и остывшей лампе. Получив доступ к задней части фары, освобождают защёлку разъёма и разъединяют колодку, удерживая её за корпус. Затем снимают лампу и патрон в порядке, предусмотренном креплением конкретной фары. До установки проверяют ответные контакты, изоляцию рядом с разъёмом и состояние защитной крышки. Подгоревшую ответную колодку или повреждённую лампу заменяют по результатам осмотра: оставшийся плохой контакт может снова вызвать нагрев.

Новый патрон закрепляют без перекоса, укладывают провода вдали от горячей колбы и острых кромок, затем соединяют разъём до фиксации. Лампа не должна свободно смещаться в посадке, а провода — попадать под крышку или крепёж. После сборки проверяют предусмотренные режимы света и отсутствие перебоев. Если разъём заметно нагревается или свет пропадает, питание отключают и повторно проверяют соединения.
