Насвечник 90°, Г-образный, текстолитовый VDK-2

Текстолитовый насвечник VDK-2 соединяет высоковольтный провод со свечой зажигания и изолирует место контакта. Через него импульс от катушки поступает к свече, где возникает искра для воспламенения смеси. Насвечник нужен при замене повреждённого колпачка, нарушении контакта со свечой или восстановлении соединения с проводом. Его исправность особенно важна там, где соединение испытывает вибрацию и загрязняется во время работы.

Конструкция и расположение

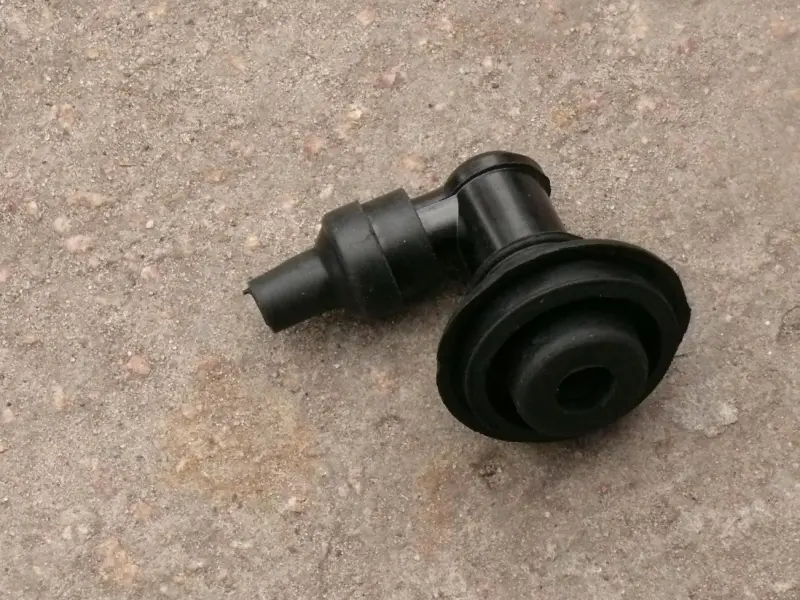

Г-образная форма с поворотом на 90° позволяет подвести провод сбоку относительно свечи. Такая компоновка удобна, когда прямой колпачок мешает соседним деталям или заставляет сильно перегибать провод. У насвечника чёрный корпус, боковой ввод и широкая круглая часть со стороны свечи. При подборе учитывают не только угол: корпус должен помещаться возле головки двигателя, а провод — подходить без натяжения и касания горячих поверхностей.

Когда требуется замена

Повод осмотреть насвечник — трещины, сколы, следы прогара, ослабленная посадка или повреждение места входа провода. Ненадёжный контакт может сопровождаться трудным запуском, перебоями и пропусками зажигания при вибрации. Загрязнение и влага на повреждённой изоляции также способны вызвать утечку высокого напряжения. Эти симптомы не указывают однозначно на колпачок: вместе с ним проверяют состояние свечи и высоковольтного провода, чтобы замена устранила причину неисправности.

Что сверить при подборе

Сравните снятую деталь с новой по форме, глубине посадки на свечу, расположению ввода и свободному месту вокруг корпуса. Проверьте исполнение верхнего контакта свечи: резьбовой вывод и вывод с установленной контактной гайкой требуют подходящего соединения. Насвечник должен надёжно удерживаться на предусмотренном контакте без перекоса. Слишком свободная посадка приводит к перебоям, а попытка установить неподходящий колпачок усилием может повредить соединение или изолятор свечи.

Отдельно сверьте способ крепления высоковольтного провода и соответствие его наружного диаметра входному отверстию. Провод не должен болтаться в месте соединения или входить с повреждением оболочки. Если система зажигания требует определённого сопротивления насвечника, этот параметр проверяют по требованиям техники и характеристикам заменяемой детали. Один только поворот на 90° не определяет взаимозаменяемость колпачков.

Особенности установки

Работу выполняют на остывшем двигателе при выключенном зажигании. Старый насвечник снимают, удерживая за корпус, а не вытягивая за провод. До установки очищают и просушивают область вокруг свечи, осматривают её керамический изолятор, верхний контакт и оболочку провода. Потрескавшийся провод или повреждённую свечу заменяют по состоянию: новый колпачок не исправит дефекты соседних деталей.

Провод закрепляют способом, предусмотренным конструкцией соединения, затем устанавливают насвечник на свечу до надёжной посадки. Не следует произвольно укорачивать провод: после сборки он должен сохранять запас для укладки без натяжения. Проверьте, что корпус не упирается в соседние детали, а провод не пережат и не трётся об острые кромки. После сборки оценивают запуск и устойчивость работы двигателя; поправлять насвечник или снимать его при работающем двигателе нельзя.
