Амортизаторы AD50 215 мм красные, пара VDK

Амортизаторы AD50 215 мм VDK с красными пружинами — пара для замены изношенных деталей подвески. Пружина воспринимает нагрузку и сжимается при проезде неровностей, а амортизатор гасит последующие колебания. От их совместной работы зависит, насколько быстро подвеска успокаивается после кочки и сохраняет запас хода под нагрузкой.

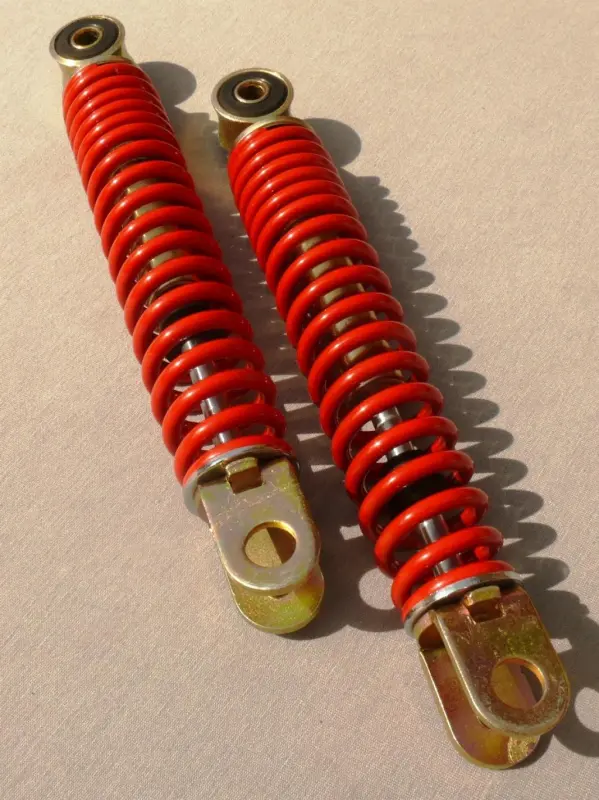

Каждый амортизатор имеет наружную витую пружину, кольцевое крепление с втулкой с одного конца и вилочное крепление с отверстиями с другого. При подборе такая форма креплений имеет значение: деталь должна совпасть с посадочными местами без перекоса и переделки кронштейнов. В пару входят два пружинных амортизатора.

Когда нужна замена

Повод проверить амортизаторы — повторная раскачка после неровности, частые пробои подвески, стук в местах крепления или заметная просадка под привычной нагрузкой. Потёки на корпусе, повреждение штока, трещина пружины и разбитые втулки также требуют внимания. Стук не всегда означает неисправность самого амортизатора: сначала стоит проверить затяжку крепежа и люфт в соединениях.

Износ ускоряют удары при полном сжатии подвески, перегрузка, загрязнение штока и работа с ослабленными креплениями. Если подвеска использует два амортизатора совместно, их обычно меняют парой: установка одного нового рядом с изношенным может оставить разницу в сопротивлении сжатию и раскачиванию.

Что сверить со снятой деталью

Ориентируйтесь на обозначение AD50 и размер 215 мм, затем сравните геометрию креплений. При измерении старой детали и новой используйте одинаковые точки отсчёта и одинаковое состояние подвески. Разница между полной длиной корпуса и расстоянием между центрами креплений может привести к ошибке подбора.

• Сопоставьте расстояние между креплениями, диаметры отверстий и ширину втулки кольцевого крепления.
• Проверьте внутреннюю ширину вилки и расположение её отверстий относительно кронштейна.
• Сравните наружный диаметр пружины и пространство вокруг неё, чтобы исключить касание соседних деталей.
• Убедитесь, что длина и ход амортизатора подходят подвеске, а крепления свободно занимают штатное положение.

Особенности установки

Разгрузите подвеску и надёжно поддержите технику, чтобы после извлечения болтов её части не сместились под собственным весом. Запомните положение втулок, шайб и крепежа. После снятия проверьте отверстия кронштейнов: овальность, трещины и деформация не устраняются установкой нового амортизатора. Изношенные втулки и повреждённые болты следует заменить подходящими деталями.

Устанавливайте амортизаторы без стягивания перекошенных креплений болтом. Положение подвески при окончательной затяжке и момент затяжки выбирайте по руководству техники. После сборки проверьте плавность перемещения, отсутствие люфта и зазоры возле пружин. Неверная длина меняет положение подвески и ограничивает её ход, а несоответствие креплений вызывает стук, перекос и ускоренный износ соединений.
