Амортизатор AD50 270 мм с красной пружиной VDK-2

Амортизатор AD50 270 мм VDK-2 с красной пружиной предназначен для работы в подвеске: пружина принимает нагрузку и смягчает толчки, а амортизатор гасит колебания после проезда неровностей. От состояния этой детали зависит, насколько быстро подвеска успокаивается после сжатия и сохраняет контакт колеса с дорогой. Замена нужна, когда прежний амортизатор перестаёт сдерживать раскачку, повреждён или имеет люфт в креплениях.

Конструкция

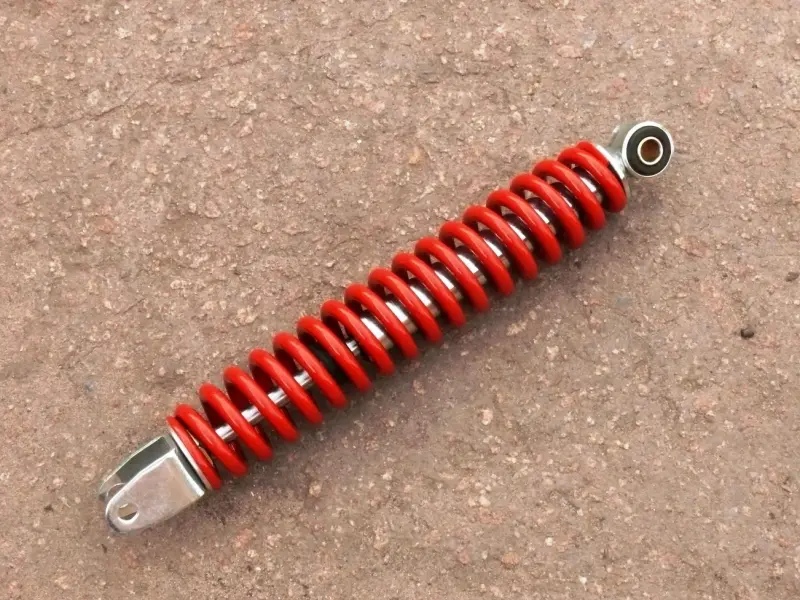

Вокруг центрального корпуса расположена красная винтовая пружина. На одном конце находится проушина с втулкой, на другом — вилочное крепление с отверстиями под крепёж. Такая геометрия определяет способ соединения с подвеской, поэтому при подборе нужно сопоставить оба конца со снятой деталью. Совпадения цвета и общего вида недостаточно: крепления должны подходить по ширине, диаметру отверстий и расположению относительно корпуса.

Что проверить при подборе

Ориентируйтесь на обозначение AD50 и размер 270 мм, затем сравните амортизатор со штатным. При проверке длины используйте одинаковые точки измерения и одинаковое состояние деталей: сравнение сжатого амортизатора с разгруженным даст неверный результат. Отдельно измерьте расстояние между центрами креплений, ширину проушины, внутренний просвет вилки и размеры втулок. Проверьте также наружный диаметр пружины и свободное место вокруг неё при перемещении подвески.

Длина амортизатора влияет на положение подвески и доступный ход. Слишком длинная или короткая деталь может изменить посадку техники, ограничить перемещение подвески либо привести к касанию соседних деталей. Узкая вилка не сядет на крепление, а избыточный зазор создаст условия для перекоса. Не компенсируйте несоответствие сильной затяжкой болта: крепёж не должен стягивать неподходящие по размеру детали до деформации.

Признаки износа

Поводом для проверки служат повторная раскачка после неровности, частые пробои при привычной нагрузке, стук и заметный люфт в местах крепления. Осмотрите пружину на трещины и повреждения витков, корпус — на деформацию и следы утечки. Один стук ещё не указывает на неисправность самого амортизатора: причиной могут быть изношенные втулки или ослабленный крепёж. Их состояние стоит оценить вместе с деталью, чтобы после замены не сохранить прежний источник шума.

Установка и проверка

Перед снятием устойчиво закрепите технику и поддержите подвеску, чтобы после извлечения болтов она не опустилась резко. Разгрузите крепления, запомните положение втулок, шайб и проставок, затем снимите амортизатор. Очистите посадочные места и осмотрите кронштейны, отверстия и болты. Изношенные втулки и повреждённый крепёж замените; трещины или вытянутые отверстия требуют устранения до установки новой детали.

Установите амортизатор в штатном положении, сохранив порядок крепёжных деталей. Болты должны проходить через совмещённые отверстия без принудительного перекоса. Порядок окончательной затяжки и момент берите из руководства по технике. После сборки проверьте свободное движение подвески, отсутствие люфта и касания пружины о соседние детали. Первую проверку в движении проведите на малой скорости, обращая внимание на стук и поведение подвески после неровностей.
