Шестерня блокировки подвижная Z-15 КПП/6 Y-BOX AMG

Подвижная шестерня блокировки Z-15 КПП/6 Y-BOX AMG предназначена для механизма блокировки коробки передач. Она перемещается при включении блокировки и входит в зацепление с ответной деталью, ограничивая предусмотренное конструкцией относительное движение деталей механизма. От состояния зубьев и посадки зависит, насколько полно включается блокировка и удерживается зацепление под нагрузкой. Обозначение Z-15 указывает на 15 зубьев.

Конструкция и причины замены

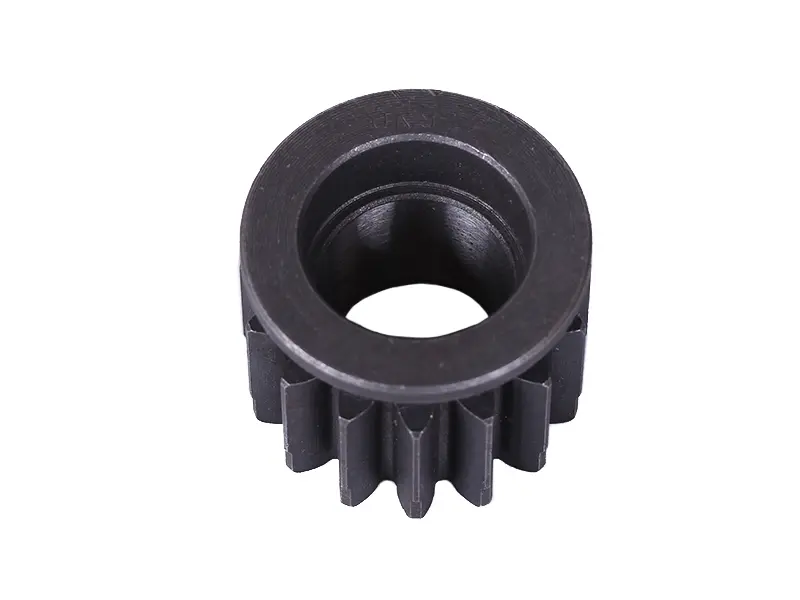

Шестерня имеет центральное сквозное отверстие, наружные зубья и широкий кольцевой буртик с одной стороны. При подборе учитывают не только количество зубьев, но и взаимное расположение этих частей: одинаковое число зубьев ещё не означает одинаковую посадку или глубину зацепления. Подвижная деталь должна проходить весь предусмотренный ход без перекоса и заедания.

Поводом для осмотра служат затруднённое включение блокировки, её самопроизвольное выключение, удары или посторонний шум при работе механизма. После разборки проверяют, нет ли сколов, трещин, заметного округления кромок зубьев и задиров в отверстии. Такие повреждения могут мешать полному зацеплению. Одни лишь симптомы не доказывают износ шестерни: похожее поведение бывает при неполном ходе привода включения или повреждении ответной детали.

Что сверить со снятой шестернёй

Сопоставьте обозначения Z-15, КПП/6 и Y-BOX, затем сравните геометрию со снятой деталью. Проверьте диаметр и профиль центрального отверстия, общую высоту, наружный диаметр, ширину зубчатой части, форму зубьев, толщину и расположение буртика. Если внутри отверстия есть ступени или другие посадочные особенности, они тоже должны совпадать. Особенно внимательно сравнивайте деталь, если прежняя шестерня уже была заменена и её соответствие коробке передач вызывает сомнения.

Изношенные поверхности не стоит принимать за точный образец размера: выработка увеличивает зазоры, а сколы меняют контур зуба. Для проверки используйте сохранившиеся участки и документацию конкретной коробки. Неправильная высота или смещённый буртик могут ограничить ход, а несовпадение зубчатого профиля — привести к контакту только по кромкам. В результате нагрузка распределяется неравномерно и повреждается сопряжённая деталь.

Установка и проверка

Шестерню меняют на остановленной технике, исключив случайный запуск и движение. При разборке фиксируют её ориентацию и порядок расположения снятых креплений, шайб и втулок, если они предусмотрены конструкцией. Посадочное место очищают от загрязнений и продуктов износа. Одновременно осматривают ответные зубья, направляющие поверхности и детали привода блокировки: заусенцы, перекос или лишний люфт могут быстро повредить новую шестерню.

При сборке соблюдают ориентацию буртика и порядок фиксации, предусмотренные для конкретной коробки передач. Заедание не устраняют ударами по зубьям или принудительным включением рычага — сначала находят причину сопротивления. После установки проверяют свободное перемещение, полное включение и выход из зацепления. Смазку и окончательную проверку выполняют по требованиям коробки; нагрузку подают только после проверки сборки и работы механизма блокировки.
