Ступица шестигранная для мотоблока 178/186F (d-32mm) AMG

Шестигранная ступица для мотоблока 178/186F (d-32mm) AMG служит для соединения колеса с приводной осью. Через неё вращение передаётся на колесо, а фланец образует площадку для его крепления. Такую деталь подбирают при замене повреждённой ступицы или восстановлении соединения, в котором появился люфт. Плотная посадка нужна, чтобы колесо сохраняло положение под нагрузкой и не разбивало крепёж.

Конструкция и крепление

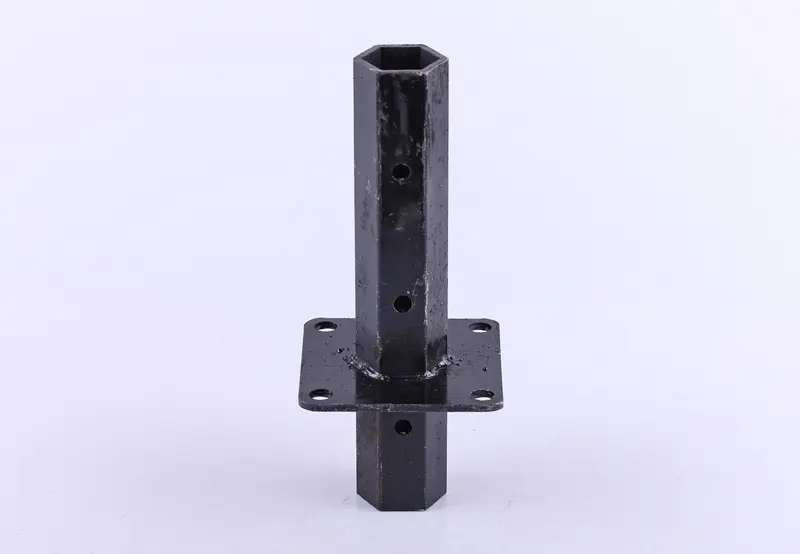

Ступица имеет вытянутую втулку с шестигранным отверстием и поперечный фланец с четырьмя крепёжными отверстиями. На боковой поверхности втулки предусмотрены отверстия для фиксации на оси. Фланец соединён со втулкой сварным швом; корпус чёрного цвета. При подборе учитывают не только форму посадки, но и расположение фланца относительно торцов: от этого зависит положение установленного колеса.

Шестигранное сопряжение передаёт вращение за счёт контакта граней. Если посадочные поверхности изношены, затяжка крепления сама по себе не восстановит их форму. Зазор позволяет ступице смещаться при смене нагрузки, из-за чего могут разбиваться отверстия и повреждаться фиксирующие детали. Поэтому новую ступицу стоит устанавливать после проверки ответной части оси.

Когда требуется замена

Повод осмотреть ступицу — стук при трогании и смене направления, заметный люфт колеса относительно оси или повторное ослабление крепежа. На снятой детали проверяют грани посадочного отверстия, края отверстий фиксации, плоскость фланца и участок сварного соединения. Трещины, вытянутые отверстия, смятые грани и деформация фланца указывают на повреждение. При биении колеса также проверяют его собственное крепление: причина не всегда находится в ступице.

Что сверить при подборе

Сравните новую и снятую ступицы по профилю и размеру посадки, общей длине втулки и вылету фланца. Обозначение d-32mm сохраняйте как ориентир вместе с замерами сопряжения. Для шестигранника отдельно проверяют расстояние между противоположными гранями: измерение по вершинам даст другой результат. Совпадение одного числового обозначения не заменяет проверки геометрии.

• Сверьте число, диаметр и межцентровые расстояния отверстий фланца с креплением колеса.
• Проверьте положение и диаметр боковых отверстий относительно торца втулки и отверстия на оси.
• Сопоставьте глубину посадки и положение колеса, чтобы после сборки оно не задевало соседние детали.

Особенности установки

Мотоблок заглушают и надёжно устанавливают на опоры, разгрузив снимаемое колесо. После демонтажа очищают ось от грязи и ржавчины, осматривают грани и отверстия фиксации. Изношенные болты, гайки, пальцы и стопорящие детали заменяют согласно устройству конкретного крепления. Заодно проверяют прилегающую поверхность колеса и отверстия под крепёж.

Ступицу совмещают с гранями оси и устанавливают без перекоса. Если она не садится, выясняют причину, не забивая её ударами и не растачивая отверстия ради совмещения. Крепёж фланца затягивают равномерно крест-накрест, с усилием по инструкции к технике. После сборки проверяют фиксацию, отсутствие люфта и свободное вращение колеса. Неподходящий профиль посадки или смещённые отверстия приводят к перекосу, ослаблению соединения и ускоренному износу оси.
