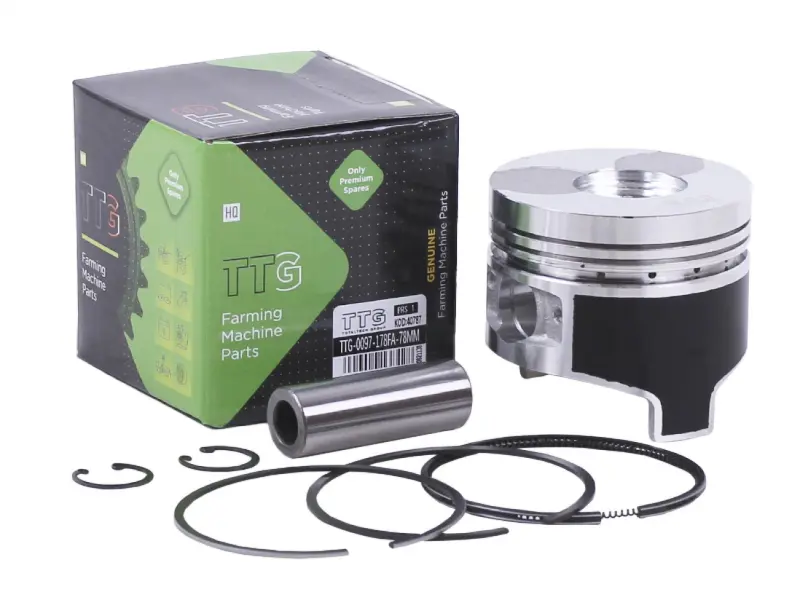

Поршень для мотоблока 178F (6Hp) STD Ø78,00 мм, тупой конус, TTG AMG-2

Поршень TTG для двигателя мотоблока 178F (6Hp) — деталь цилиндро-поршневой группы в стандартном размере STD Ø78,00 мм, исполнение «тупой конус». Поршень воспринимает давление газов в цилиндре и передаёт усилие через палец на шатун. Его состояние влияет на компрессию, расход масла и способность двигателя работать под нагрузкой.

Конструкция и назначение

В верхней части поршня расположены канавки под кольца, в боковой части — отверстие под поршневой палец. Кольца уплотняют зазор между поршнем и цилиндром и помогают регулировать количество масла на его стенках. Юбка направляет движение поршня. Износ канавок, повреждение юбки или посадки пальца нарушают работу сопряжений, поэтому замена одних колец не всегда устраняет проблему.

Исполнение «тупой конус» нужно учитывать при сравнении формы днища со снятым поршнем. Совпадения диаметра недостаточно: геометрия верхней части влияет на условия работы в камере сгорания. STD означает стандартный, а не увеличенный ремонтный размер. Если цилиндр уже растачивали или его износ вышел за допустимые пределы, стандартный поршень нельзя выбирать без измерений.

Когда требуется замена

Повод проверить поршень — падение компрессии, затруднённый запуск, повышенный расход масла, дымность и посторонний стук. Эти признаки могут иметь разные причины, поэтому решение о замене принимают после осмотра и измерения деталей. На самом поршне проверяют задиры, трещины, повреждение перемычек между канавками и выработку отверстия под палец. Отдельно оценивают зазор колец в канавках: новые кольца в изношенных посадочных местах не восстановят правильную работу.

Как подобрать

Сверьте маркировку двигателя, стандартный размер Ø78,00 мм и исполнение днища. Со снятой деталью сравните общую высоту, расположение отверстия под палец относительно днища, размеры пальца, число и размеры канавок под кольца. Палец должен соответствовать также посадке в шатуне. Разница в этих параметрах может привести к неправильному положению поршня в цилиндре, стуку или контакту с соседними деталями.

Диаметр цилиндра проверяют в нескольких сечениях и направлениях, чтобы определить износ, овальность и конусность. Монтажный зазор оценивают по требованиям к двигателю; обозначение Ø78,00 мм само по себе его не задаёт. Одновременно осматривают стенки цилиндра, поршневой палец, кольца и стопорные кольца. Повреждённые сопряжённые детали способны быстро вывести новый поршень из строя.

Особенности установки

Перед сборкой очищают посадочные поверхности и проверяют соответствие колец канавкам, их ориентацию и зазоры в замках. Поршень устанавливают с учётом предусмотренного направления, палец фиксируют исправными стопорными кольцами, проверяя их полную посадку. Трущиеся поверхности смазывают моторным маслом, кольца сжимают подходящим приспособлением и вводят поршень в цилиндр без ударов и перекоса. После сборки проверяют свободное перемещение механизма. Слишком малый зазор грозит задирами и заклиниванием, слишком большой — стуком, потерей компрессии и расходом масла.
