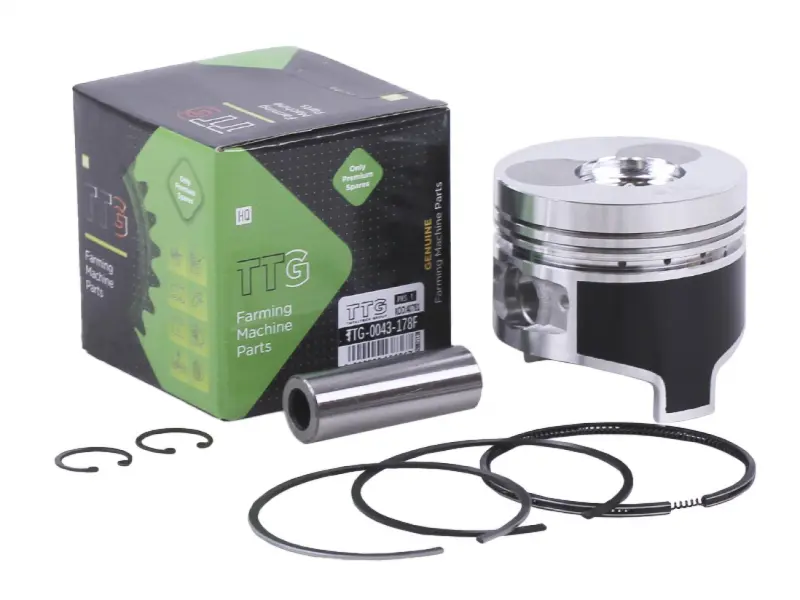

Поршень для мотоблока 178F (6Hp) STD Ø78,00 мм TTG AMG-4

Поршень TTG для двигателя мотоблока 178F (6Hp) — деталь цилиндропоршневой группы, которая воспринимает давление газов и через палец передаёт усилие шатуну. Обозначение STD указывает на стандартный размер, Ø78,00 мм — на указанный диаметр поршня. Такой поршень подбирают при ремонте двигателя с учётом состояния цилиндра и размеров снятой детали.

Что проверить при замене

В верхней части поршня расположены канавки для колец, ниже — отверстие под поршневой палец и юбка, направляющая движение в цилиндре. Кольца обеспечивают уплотнение, а состояние канавок влияет на их подвижность и правильную посадку. При осмотре старого поршня проверяют юбку на задиры, перемычки между канавками на трещины, отверстия под палец на выработку. Повреждение этих участков — повод оценить необходимость замены поршня, даже если кольца ещё целы.

Снижение компрессии, затруднённый запуск, повышенный расход масла и стук в цилиндре могут сопровождать износ поршневой группы. По одному признаку причину не определяют: после разборки оценивают поршень, кольца и цилиндр вместе. Перегрев, недостаточная смазка и попадание абразивных частиц способны вызвать задиры. Если причину повреждения оставить без внимания, новый поршень также будет быстро изнашиваться.

Подбор по размеру и конструкции

Сверьте обозначение двигателя, размерную маркировку старого поршня и фактическое состояние цилиндра. STD — стандартный размер, а не увеличенный ремонтный. Если цилиндр расточен или его износ превышает допустимые значения, стандартный поршень не обеспечит нужную посадку. Диаметр цилиндра измеряют на разных высотах и в разных направлениях, чтобы обнаружить конусность и овальность. Рабочий зазор проверяют по требованиям к двигателю, а не по тому, насколько легко поршень входит в цилиндр.

Кроме диаметра, сопоставьте форму днища, высоту поршня, положение отверстия под палец, размеры самого пальца, число и ширину канавок под кольца. Совпадения одного наружного размера недостаточно: отличия в геометрии могут нарушить положение поршня в цилиндре и работу колец. Для измерений поршня используют предусмотренные производителем контрольные точки; измерение по произвольному участку юбки способно дать неверный результат.

Особенности установки

При сборке проверяют состояние пальца, его посадку в поршне и шатуне, а также стопорные кольца. Поршневые кольца подбирают под канавки и цилиндр: проверяют зазор в замке и посадку по высоте. Новые кольца не устраняют износ разбитых канавок. Сопутствующие уплотнения, нарушенные при разборке, заменяют; цилиндр осматривают на задиры и выраженную выработку.

Поршень и кольца устанавливают с соблюдением ориентации, предусмотренной конструкцией двигателя. Поверхности очищают, трущиеся участки смазывают, кольца сжимают подходящей оправкой. Поршень вводят без ударов и чрезмерного усилия, чтобы не сломать кольца и не повредить кромки канавок. Стопоры пальца должны полностью сесть в свои пазы. Слишком малый зазор повышает риск прихвата при нагреве, слишком большой приводит к стуку и потере уплотнения. До запуска проверяют свободное перемещение собранного механизма.
