Муфта дифференциала КПП (3+1) AMG

Муфта дифференциала КПП (3+1) AMG — деталь механизма дифференциала коробки передач. Она служит для соединения сопряжённых деталей и передачи вращения через зацепление. При подборе замены важны геометрия муфты и соответствие ответной детали: от них зависят полнота зацепления, посадка и работа механизма под нагрузкой.

Конструкция и причины замены

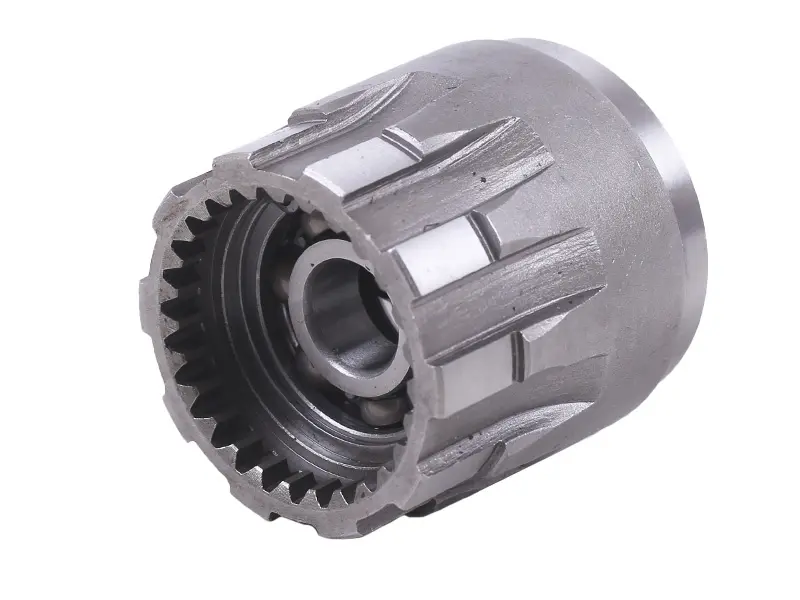

Муфта имеет цилиндрический корпус с выступами на наружной поверхности, внутренний зубчатый венец и центральное отверстие. Внутри расположен подшипник с различимыми шариками. Наружные выступы, внутренние зубья и центральная посадка — отдельные участки, которые нужно сопоставить со снятой деталью. Совпадение только внешнего диаметра ещё не означает, что муфта подойдёт к механизму.

Поводом для замены становятся сколы зубьев, трещины, заметное смятие кромок зацепления и повреждение посадочных поверхностей. Изношенное соединение может сопровождаться стуком при смене нагрузки, увеличенным люфтом или нестабильным зацеплением. Эти признаки требуют осмотра сопряжённых деталей: один лишь шум коробки передач не позволяет определить, что неисправна именно муфта.

Подшипник проверяют отдельно: обращают внимание на заедание, шероховатое вращение и ощутимый люфт. Если повреждения вызваны перекосом, недостатком смазки или металлическими частицами, простая замена муфты не устраняет причину износа. При разборке стоит осмотреть ответные зубья, опору и участки фиксации рядом с ней.

Что сверить при подборе

Обозначение КПП (3+1) используйте вместе с проверкой снятого образца. Сопоставьте общую длину, наружные диаметры, размеры центрального отверстия и глубину посадки. Для внутреннего венца проверьте число зубьев, их профиль и расположение относительно торца. У наружных выступов сравните количество, ширину, высоту и форму рабочих граней.

Отдельно проверьте положение подшипника и размеры его посадки, а также расположение упоров и фиксаторов в вашем механизме. Замеры лучше снимать с неповреждённых участков: разбитое отверстие или стёртая кромка искажают результат. Если сохранилась маркировка снятого подшипника, её полезно учитывать при сравнении конструкции.

Установка и проверка

Перед разборкой зафиксируйте ориентацию муфты и последовательность соседних деталей. После снятия очистите посадки от загрязнений и продуктов износа, проверьте ответную часть на сколы и выработку. Повреждённые сопряжённые детали и изношенные фиксаторы заменяют по результатам осмотра, иначе новая муфта будет работать с прежним люфтом или неполным зацеплением.

Устанавливайте муфту по порядку сборки конкретной коробки передач. Не затягивайте соединение крепежом, чтобы силой посадить перекошенную деталь, и не наносите удары по зубьям. При запрессовке подшипника усилие прикладывают к кольцу, которое садится с натягом, не передавая его через шарики. Смазку и регулировку выбирают по требованиям коробки.

После сборки проверьте фиксацию, свободное движение предусмотренных подвижных деталей и отсутствие заедания при ручном проворачивании. Неверная длина или профиль зубьев могут вызвать упор в соседние детали, неполное зацепление и ускоренное разрушение кромок. Сначала убедитесь в правильности сборки, затем проверяйте механизм в работе.
