Пружина подвижной шестерни дифференциала КПП (3+1) AMG

Пружина подвижной шестерни дифференциала КПП (3+1) AMG предназначена для замены пружины в механизме перемещения шестерни. Она создаёт упругое усилие, необходимое для её работы: при сжатии воспринимает нагрузку, а при освобождении стремится восстановить свою форму. От состояния пружины зависит, сохраняется ли предусмотренное конструкцией поджатие подвижной детали.

Конструкция и причины замены

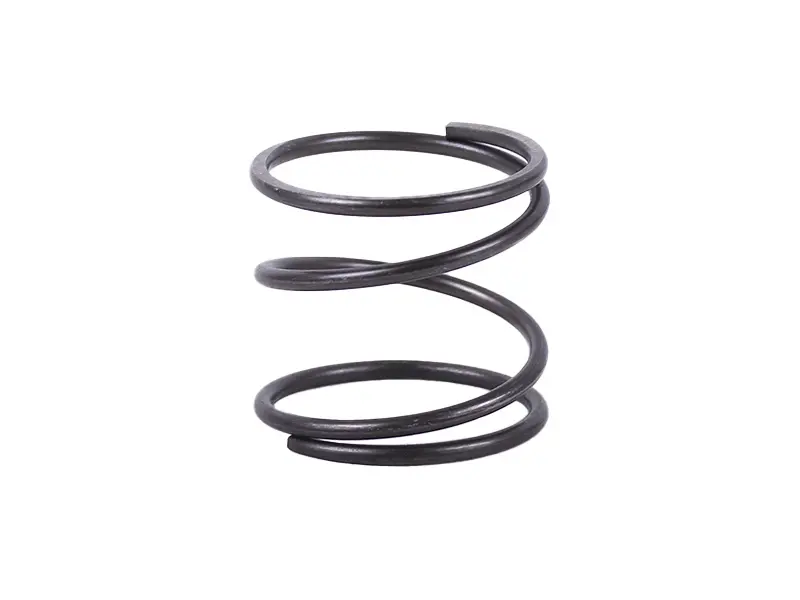

Деталь имеет винтовую форму с открытым пространством между средними витками и более близко расположенными крайними витками. При подборе имеет значение не только общий диаметр, но и форма концов: они должны правильно опираться на посадочные поверхности. Перекос на опоре меняет распределение нагрузки и может мешать свободному ходу шестерни.

Пружину меняют при поломке витка, трещинах, заметной остаточной деформации или потере упругости. Поводом для проверки также служат глубокая коррозия, следы трения о соседние детали и искривление. Если после снятия нагрузки пружина остаётся сжатой или заметно отклоняется в сторону, её состояние нужно оценить вместе с состоянием посадочных мест.

Неполное перемещение шестерни, заедание или нестабильная работа механизма могут сопровождать неисправность пружины, но сами по себе её не доказывают. При разборке проверяют также направляющие поверхности, упоры и фиксаторы: замена одной пружины не устранит повреждение деталей, по которым движется шестерня.

Что сверить при подборе

Обозначение КПП (3+1) используйте вместе с устройством конкретной коробки и сравнением со снятой деталью. Сверьте наружный диаметр, длину в свободном состоянии, толщину проволоки, число и расположение витков. Отдельно проверьте форму крайних витков, размеры опор и пространство, в котором пружина сжимается при перемещении шестерни.

Совпадения габаритов недостаточно: пружины одинакового размера могут развивать разное усилие. Жёсткость и допустимое сжатие сверяют с требованиями механизма или исправным образцом той же детали. Просевшая либо сломанная пружина помогает оценить посадку, но её остаточную длину нельзя принимать за эталон. Слишком слабое поджатие нарушает работу механизма, а чрезмерное усилие затрудняет перемещение и увеличивает нагрузку на сопряжённые детали.

Особенности установки

Пружину заменяют на остановленной технике, исключив случайный запуск. До снятия запоминают положение шестерни, опор, шайб и фиксаторов, если они предусмотрены конструкцией. Сжатую пружину освобождают постепенно, удерживая детали от резкого выхода из посадки. Порядок доступа к механизму выбирают по устройству конкретной КПП.

Посадочные поверхности очищают и осматривают на задиры, выработку и повреждения. При поломке пружины удаляют её обломки и проверяют соседние детали. Повреждённые упоры, шайбы и фиксаторы заменяют по результатам осмотра. Новую пружину устанавливают без перекоса, сохраняя предусмотренное положение её концов; растягивать её или подрезать витки для подгонки не стоит.

После сборки проверяют посадку концов и свободное перемещение шестерни предусмотренным для этой коробки способом. Пружина не должна выходить из опор или тереться о соседние поверхности из-за неправильной установки. Заедание и неполный ход требуют повторной проверки подбора и сборки до запуска техники.
