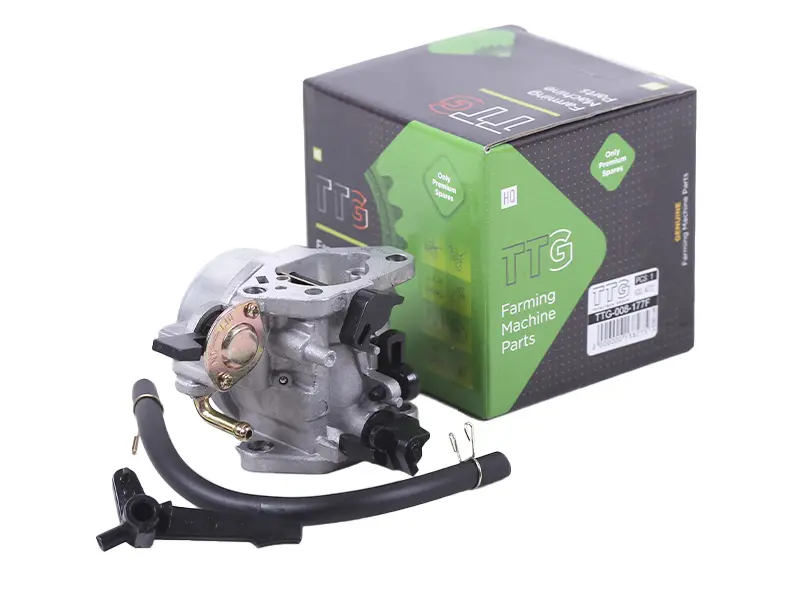

Карбюратор для мотоблока 177F/188F (9/13 л.с.) с краном, без клапана TTG AMG-4

Карбюратор TTG AMG-4 для мотоблока с двигателем 177F/188F (9/13 л.с.) готовит топливно-воздушную смесь и подаёт её во впуск двигателя. От дозирования бензина зависят запуск, холостой ход и реакция мотора на изменение нагрузки. Это исполнение с топливным краном, без клапана. При замене нужно сопоставить не только обозначение двигателя, но и крепления, подключения и управление снятого карбюратора.

Конструкция и работа

У карбюратора есть корпус с проходным каналом, нижняя поплавковая камера и наружные рычаги управления заслонками. В поплавковой камере поддерживается запас бензина для дозирующей системы. Воздушная заслонка участвует в подготовке смеси для запуска, а дроссельная регулирует её поступление в двигатель. Топливный кран позволяет перекрывать подачу бензина. При подборе его положение нужно учитывать вместе с направлением топливного шланга: подключение должно обходиться без перегибов и натяжения.

Когда требуется замена

Повод проверить карбюратор — затруднённый запуск, неустойчивый холостой ход, провалы при открытии газа или подтекание бензина. Такие симптомы сами по себе ещё не означают, что нужна новая деталь: причиной могут быть загрязнённые каналы, нарушение герметичности соединения со впуском или недостаточная подача топлива. Замена оправданна при повреждении корпуса, сорванной резьбе, заметном износе осей заслонок либо неисправности, которую не устраняет обслуживание карбюратора.

Что сверить со снятой деталью

• Расположение и расстояние между крепёжными отверстиями, форму прилегающих поверхностей и проходных каналов. Прокладки не должны перекрывать канал или оставлять открытый зазор.
• Положение штуцера подачи топлива и крана, доступ к органам управления после установки корпуса воздушного фильтра.
• Форму рычагов, точки зацепления тяг и пружин, направление их движения. Тяги должны работать без перекоса и заедания во всём диапазоне.
• Исполнение снятого карбюратора и предусмотренные на нём подключения. Установка детали с иной схемой управления может потребовать изменений, которые нельзя оценить только по названию двигателя.

Особенности установки

Работу выполняют на остывшем двигателе с перекрытым топливом. Перед снятием полезно зафиксировать расположение тяг, пружин, прокладок и проставок, чтобы восстановить их порядок. Остатки бензина сливают в подходящую ёмкость, а открытый впуск защищают от грязи. Прилегающие поверхности очищают, не повреждая их и не допуская попадания мусора внутрь двигателя.

Одновременно осматривают впускные прокладки, проставку, топливный шланг и его крепления. Потрескавшиеся или потерявшие форму уплотнения заменяют: подсос воздуха через стык нарушает состав смеси даже с исправным карбюратором. Крепёж затягивают равномерно по требованиям двигателя, без попыток компенсировать перекос чрезмерным усилием. После подключения проверяют свободный ход заслонок, тяг и возвратных пружин.

Открыв топливный кран, сначала проверяют герметичность соединений и поплавковой камеры. Если бензин подтекает, двигатель не запускают до устранения причины. Затем проверяют запуск, холостой ход и отклик на газ; настройку выполняют по документации двигателя. Ошибка в подборе каналов, креплений или рычагов может привести к подсосу воздуха, неправильной работе управления и нестабильным оборотам.
