Кулиса блокировки для мототрактора AMG

Кулиса блокировки для мототрактора AMG служит для ручного управления механизмом блокировки: через неё усилие от рукоятки передаётся к месту присоединения привода. Её меняют, когда повреждение рычага или крепления мешает уверенно перемещать механизм между предусмотренными положениями. При подборе главное — соответствие снятой детали по форме, посадке и расположению рукоятки.

Конструкция и работа

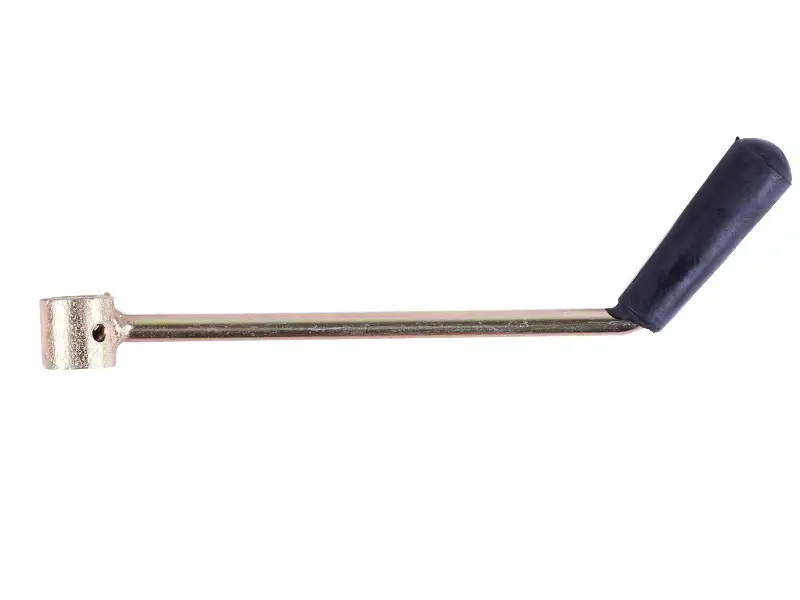

Кулиса имеет длинный стержень с отогнутым концом и чёрной рукояткой. На противоположном конце расположена короткая цилиндрическая часть с боковым отверстием для крепления. Такая форма задаёт положение рукоятки относительно точки присоединения. Поэтому похожая длина сама по себе ещё не означает, что другой рычаг встанет правильно: значение имеют также направление изгиба и ориентация крепёжного отверстия.

Исправная кулиса должна передавать движение без заметного люфта в соединении и без задевания соседних деталей. Изогнутый стержень может ограничивать ход, а разбитое крепление — создавать свободное перемещение рукоятки, при котором привод ещё не сдвигается. Повреждённая или плохо удерживающаяся рукоятка затрудняет управление. Эти признаки помогают отличить износ самой кулисы от неисправности механизма, к которому она присоединена.

Что сверить при подборе

Сравните общую длину, вылет и угол отогнутого участка, положение рукоятки и форму присоединительной части со снятой деталью. Отдельно проверьте размеры посадки, диаметр и расположение бокового отверстия, а также способ фиксации. Сопоставлять нужно и пространственную форму: после установки рычаг должен проходить весь необходимый путь, не упираясь в корпус, площадку или другие органы управления.

Если старая кулиса сильно погнута, её текущую форму нельзя принимать за точный образец. Ориентируйтесь также на расположение крепления на технике и свободное пространство для хода рукоятки. Ошибка по посадке приводит к люфту или невозможности закрепить деталь, а неверный изгиб способен сократить ход привода. Не стоит компенсировать несовпадение ударной установкой, расточкой отверстия или принудительным изгибанием нового рычага.

Замена и проверка соединения

Работу выполняют на остановленной технике с заглушённым двигателем, исключив её случайное перемещение. Сначала запомните положение старой кулисы и порядок расположения крепежа, затем освободите соединение и снимите деталь без нагрузки на привод. Очистите место посадки и осмотрите ответную часть, фиксатор и отверстия: изношенное крепление может оставить люфт даже после замены рычага. Повреждённые детали фиксации заменяют подходящими по конструкции.

Новую кулису устанавливают в прежней ориентации и закрепляют предусмотренным для этого соединения способом. Проверьте, что рукоятка держится, крепление не смещается, а стержень не касается соседних деталей на всём ходе. Проверку включения и выключения блокировки проводят по инструкции мототрактора. Если движение остаётся тугим или механизм не достигает нужного положения, не увеличивайте усилие на рукоятке: нужно проверить правильность установки и состояние привода.
