Шплинт со стопором редуктора мотоблока 186F (9Hp), тип 2 AMG

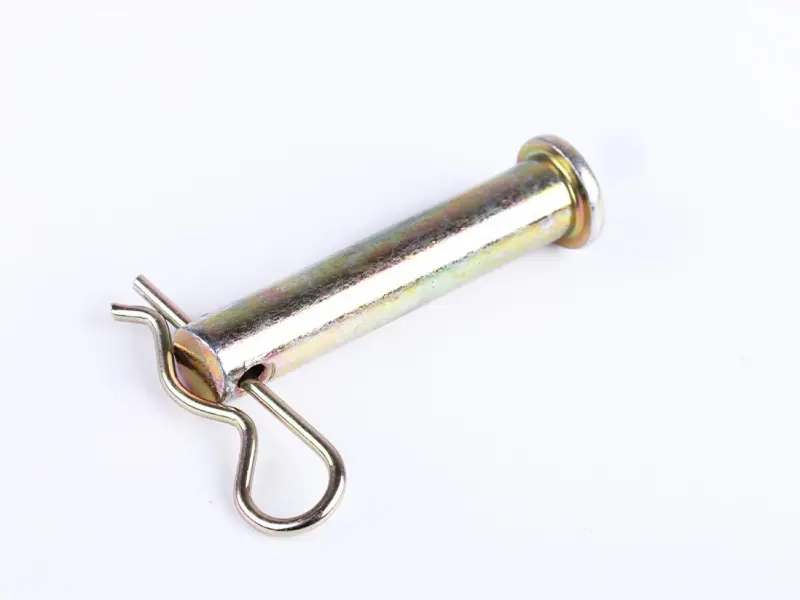

Шплинт со стопором редуктора мотоблока 186F (9Hp), тип 2 AMG служит для фиксации разъёмного соединения. По конструкции это цилиндрический палец с головкой на одном конце и поперечным отверстием под пружинный стопор на другом. Палец проходит через совмещённые отверстия соединяемых деталей, а головка и стопор удерживают его от выхода в продольном направлении. Такая фиксация позволяет разобрать соединение при обслуживании.

Как устроено крепление

Основной палец имеет гладкий стержень без резьбы. Съёмный проволочный стопор изогнут петлёй: его прямой участок проходит через отверстие в пальце, а фигурная часть охватывает конец стержня. При разборке сначала снимают стопор, затем извлекают сам палец. Состояние обеих деталей имеет значение: ровный стержень обеспечивает посадку в отверстиях, а исправный стопор удерживает крепление собранным. Обозначение «тип 2» нужно учитывать при подборе вместе с формой и размерами снятого крепежа.

Когда нужна замена

Палец меняют при изгибе, заметной выработке стержня, повреждении головки или разбитом поперечном отверстии. Следы износа часто выглядят как проточки и ступеньки в местах контакта с соединяемыми деталями. Они могут сопровождаться увеличенным люфтом и стуком при смене нагрузки. Стопор требует замены, если он треснул, разогнулся, потерял упругость или свободно выходит из отверстия. Сильная коррозия и заусенцы также мешают нормальной разборке и плотной фиксации.

Что сверить при подборе

Сравните диаметр стержня, длину от опорной поверхности головки до отверстия под стопор, размер головки и диаметр поперечного отверстия. Проверьте также форму стопора и свободное место для его установки. Длины пальца должно хватать для прохождения через соединяемые детали с доступом к отверстию под фиксатор. Слишком короткий палец не позволит установить стопор, слишком длинный может выступать и задевать соседние части механизма. Один лишь внешний вид или обозначение двигателя не заменяет сверку посадки.

Осмотрите отверстия, через которые проходит палец: овальная выработка, трещины и повреждённые края требуют отдельного внимания. Новый крепёж не устранит люфт, если изношены сами отверстия. Если в соединении предусмотрены втулки и шайбы, проверьте их состояние и сохраните штатный порядок расположения. Подбирать увеличенный диаметр вместо устранения износа или рассверливать соединение только ради установки другого пальца не стоит: это меняет посадку и затрудняет последующее обслуживание.

Установка и проверка

Заглушите двигатель, исключите случайное движение мотоблока и снимите нагрузку с соединения. Поддержите соединяемые детали, извлеките старый стопор и палец, очистите отверстия от грязи. Совместите отверстия и вставьте новый палец до опоры головки, затем установите стопор через поперечное отверстие. Не забивайте палец с усилием: сначала проверьте соосность и отсутствие заусенцев. После сборки убедитесь, что стопор полностью занял своё положение, не выпадает и не цепляется за соседние детали. Недостаточная фиксация может привести к выходу пальца и разъединению крепления во время работы.
