Шплинт со стопором редуктора мотоблока 186F (9Hp) AMG-2

Шплинт со стопором редуктора мотоблока 186F (9Hp) AMG-2 предназначен для фиксации соединения, в котором палец удерживается от осевого смещения отдельным стопором. Такой крепёж нужен, чтобы соединённые детали сохраняли своё положение при работе и при этом соединение можно было разобрать для обслуживания. При замене нужно сверять не только обозначение техники, но и геометрию снятого крепежа.

Как устроена фиксация

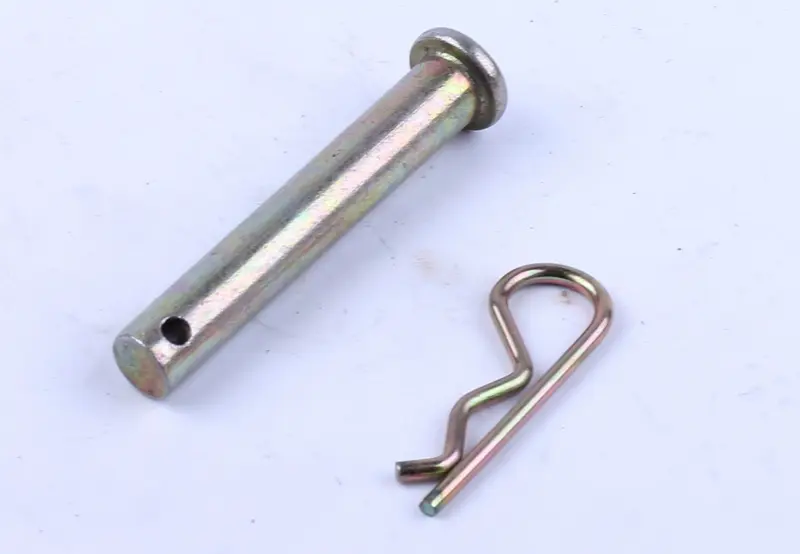

Основная деталь имеет форму цилиндрического пальца с головкой на одном конце и поперечным отверстием у другого. Головка ограничивает его проход через соединение с одной стороны, а стопор, установленный в отверстие, удерживает с другой. Проволочный стопор имеет петлю и изогнутую ветвь. Для такого соединения важны и посадка самого пальца, и надёжное удержание стопора: исправность только одной из этих деталей не обеспечивает полноценной фиксации.

Когда крепёж пора менять

Причины замены — изгиб пальца, заметная выработка на его поверхности, повреждение головки или разбитое отверстие под стопор. Насторожить должны увеличившийся люфт и следы перемещения крепежа из посадочного положения. Если стопор деформирован, треснул или перестал плотно удерживаться, его также нужно заменить. Загрязнение и коррозия могут затруднять разборку, поэтому после очистки стоит проверить, нет ли под налётом раковин и повреждений.

Что сверить при подборе

Сравните диаметр стержня, длину от опорной поверхности головки до отверстия, общую длину и размеры головки. Отдельно проверьте диаметр поперечного отверстия и форму стопора. Рабочей длины должно хватать на всю толщину соединяемых деталей, чтобы отверстие для фиксации оставалось доступным. Слишком короткий палец не позволит правильно поставить стопор, а избыточная длина может дать лишнее осевое перемещение или привести к контакту с соседними деталями.

Оцените и сами посадочные отверстия. Если они вытянуты или имеют выраженную выработку, новый палец прежнего размера может не устранить люфт. Увеличивать диаметр крепежа без проверки конструкции соединения не стоит: это меняет посадку и может потребовать недопустимой доработки сопряжённых деталей. Удобнее сравнивать снятый палец и стопор вместе, сохраняя их взаимное положение как ориентир для подбора.

Установка и проверка

Остановите двигатель и разгрузите соединение, чтобы детали не сместились после извлечения пальца. Снимите стопор, выньте старый крепёж и очистите посадочные места. Осмотрите прилегающие поверхности и отверстия: заусенцы, перекос и повреждённые кромки мешают установке. Новый палец вставляют в совмещённые отверстия без забивания через сопротивление. Если он не проходит, сначала устраняют причину несоосности, а не проталкивают его ударами.

После установки головка должна занять опорное положение, а стопор — пройти через поперечное отверстие и удерживаться в предусмотренном положении. Проверьте, что он не задевает соседние детали и не может свободно выпасть. Если соединение предусматривает движение, убедитесь, что оно сохранилось без заклинивания. Неподходящий диаметр ускоряет выработку отверстий, а неверно установленный стопор может привести к выходу пальца и разъединению деталей.
