Шплинт стопора редуктора мотоблока 186F (9Hp) AMG

Шплинт стопора редуктора мотоблока 186F (9Hp) AMG удерживает стопор от самопроизвольного выхода из места установки. Это небольшой фиксатор, от состояния которого зависит сохранение соединения при вибрации. Его меняют при потере, повреждении или ослаблении удержания: оставлять стопор без предусмотренной фиксации нельзя, даже если при неподвижной технике он сидит плотно.

Конструкция и работа

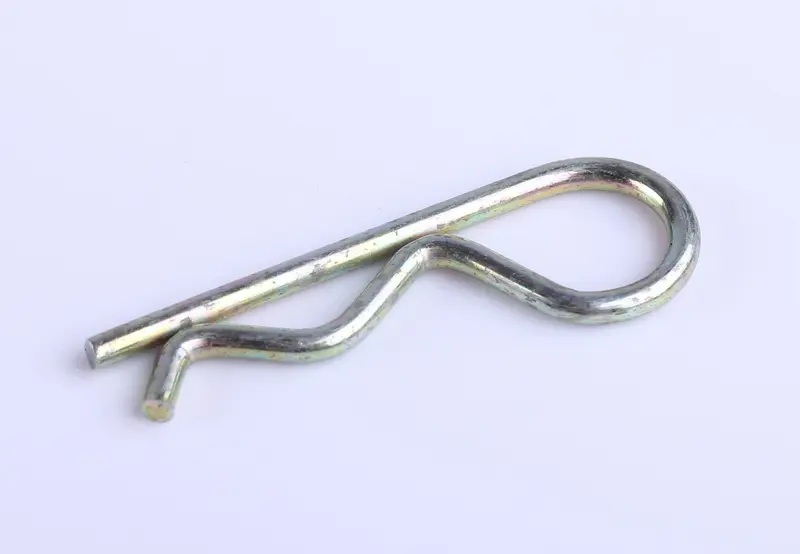

Шплинт выполнен в виде согнутого прутка с округлой петлёй, прямой ветвью и фигурной прижимной частью. Прямая ветвь проходит через отверстие стопора, а изогнутая охватывает его снаружи и удерживает шплинт за счёт упругого прижима. Петля соединяет обе ветви и служит местом захвата при снятии. Такая форма отличается от разводного шплинта: свободные концы здесь не требуется разгибать после установки.

Для надёжного удержания важна вся геометрия фиксатора. Если фигурная ветвь распрямилась или ушла в сторону, шплинт может входить в отверстие, но уже не обеспечивать нужного прижима. Поводом для замены также служат трещины на изгибах, заметная выработка прутка, глубокая коррозия и повреждение конца, мешающее установке. Потерянный шплинт стоит искать не только как отдельную неисправность: причиной его выхода бывает износ самого стопора.

Что сверить при подборе

Сравнивайте деталь со снятым шплинтом и местом его установки. Основные ориентиры — толщина прутка, длина прямой ветви, форма прижимного изгиба и расстояние между ветвями. Прямая часть должна проходить через отверстие, а фигурная — соответствовать наружному размеру стопора и полностью занимать положение фиксации. Проверьте также свободное место вокруг петли: соседняя деталь не должна отжимать или цеплять шплинт при движении механизма.

Слишком толстый пруток не войдёт в отверстие без повреждений, а слишком тонкий оставит лишний люфт. Неподходящий изгиб может мешать полной посадке или давать слабое удержание. Если прежний шплинт сильно деформирован, не используйте его текущую форму как единственный образец: дополнительно проверяйте отверстие и наружную поверхность стопора. Подгонять неподходящий фиксатор ударами или растягивать ветви для облегчения установки не стоит — так можно нарушить прижим.

Замена и проверка соединения

Работайте при заглушённом двигателе и исключённом случайном движении мотоблока. Очистите место крепления, удерживайте стопор от выпадения и снимите старый шплинт за петлю, не выворачивая его поперёк отверстия. Осмотрите отверстие на овальность и заусенцы, а стопор — на выработку и повреждения. При выраженном износе сопряжённой детали замены одного шплинта недостаточно: новый фиксатор тоже может держаться неплотно.

После установки стопора в штатное положение введите прямую ветвь шплинта в отверстие и продвиньте его до посадки прижимной части. Убедитесь, что он не остановился на заусенце, не перекошен и не выходит свободно без преодоления прижима. Проверьте, что стопор удерживается, а шплинт не задевает соседние подвижные детали. Неполная посадка или слабый прижим могут привести к потере фиксатора и выходу стопора, поэтому такое соединение нужно исправить до запуска техники.
