Шпонка коленвала Goodluck 9×3×4 мм AMG

Шпонка коленвала Goodluck 9×3×4 мм AMG нужна для фиксации углового положения детали, установленной на валу. Она входит в паз коленвала и ответный паз сопрягаемой детали, задавая их взаимное положение при сборке. При ремонте шпонку проверяют вместе с обоими пазами: даже новая деталь не устранит люфт, если посадочные поверхности разбиты.

Форма и назначение

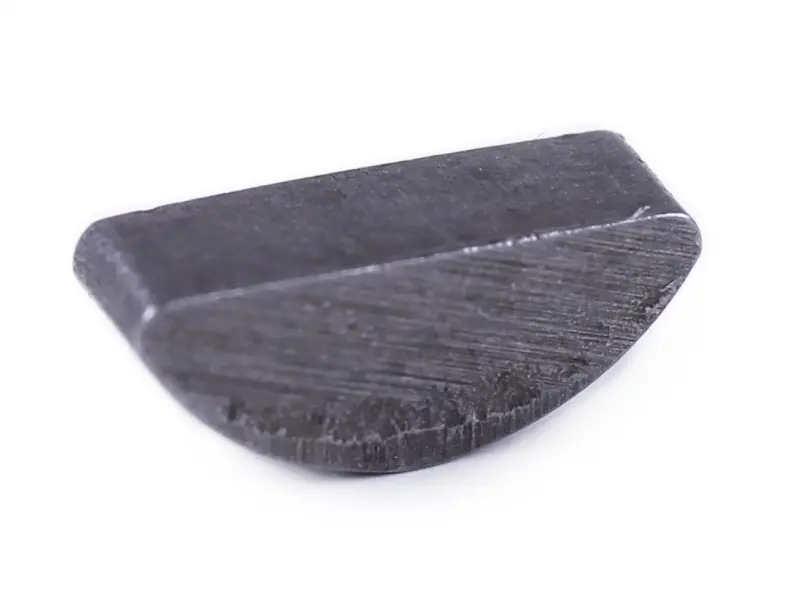

Шпонка имеет сегментную форму: прямую верхнюю грань и закруглённую нижнюю часть. Закруглённая часть располагается в соответствующем углублении вала, а выступающая часть входит в ответный паз. Для такого соединения важны не только общие размеры, но и форма посадки. Слишком высокая шпонка может помешать сопрягаемой детали занять правильное положение, а слишком низкая — не обеспечить необходимое зацепление с пазом.

Когда нужна замена

Причины замены — срез, замятые кромки, деформация и следы смещения в пазу. Осмотреть шпонку стоит после ослабления крепления установленной на валу детали или обнаружения её проворота. Если шпонка задаёт положение маховика, её повреждение может сопровождаться нарушением момента зажигания, затруднённым запуском и нестабильной работой двигателя. Эти признаки сами по себе не доказывают неисправность шпонки: состояние соединения проверяют при разборке.

Что сверить при подборе

Размер 9×3×4 мм сопоставляют со снятой шпонкой и посадочным пазом. Проверьте толщину, высоту, длину и закругление нижней части. Замеры сильно смятой детали могут быть неточными, поэтому дополнительно оценивают размеры неповреждённых участков и состояние посадки. Обозначение Goodluck учитывают при подборе вместе с геометрией: совпадения одного названия недостаточно, чтобы подтвердить правильную посадку.

Боковые поверхности должны соответствовать ширине паза, а выступающая часть — свободно входить в ответное углубление при совмещении деталей. Подбирать шпонку только по общей длине нельзя: ошибка по толщине приводит к люфту или мешает установке. Подтачивание случайной заготовки вместо подбора нужного размера также меняет посадку и может оставить зазоры в соединении.

Установка и проверка

После снятия сопрягаемой детали удаляют остатки повреждённой шпонки и очищают пазы от загрязнений. Осматривают кромки, боковые стенки и прилегающие поверхности: трещины, выработка и выраженные задиры требуют отдельного устранения. Новую шпонку устанавливают закруглённой частью в паз коленвала, затем совмещают с ней ответный паз. При сборке следят, чтобы шпонка не перекосилась и не вышла из посадки. Затягивать крепление с усилием, пытаясь преодолеть упор в неправильно установленную шпонку, нельзя.

Крепёж затягивают в порядке и с моментом, предусмотренными для конкретного механизма. Вместе со шпонкой проверяют крепёжную гайку или болт, шайбу и посадку сопрягаемой детали; повреждённые части заменяют. После сборки проверяют полную посадку и отсутствие люфта. Если прежнюю шпонку срезало, необходимо устранить причину смещения: повторная установка без проверки крепления и пазов может закончиться новым повреждением.
