Фара передняя круглая для мототрактора AMG

Передняя фара для мототрактора AMG предназначена для освещения пути и участка работы перед машиной в тёмное время суток. Её меняют при повреждении корпуса, ухудшении освещения или нарушении крепления, когда восстановить снятую фару уже не удаётся. При подборе имеет значение не только круглая форма: фара должна подходить по посадке, крепежу и подключению к проводке мототрактора.

Конструкция и подключение

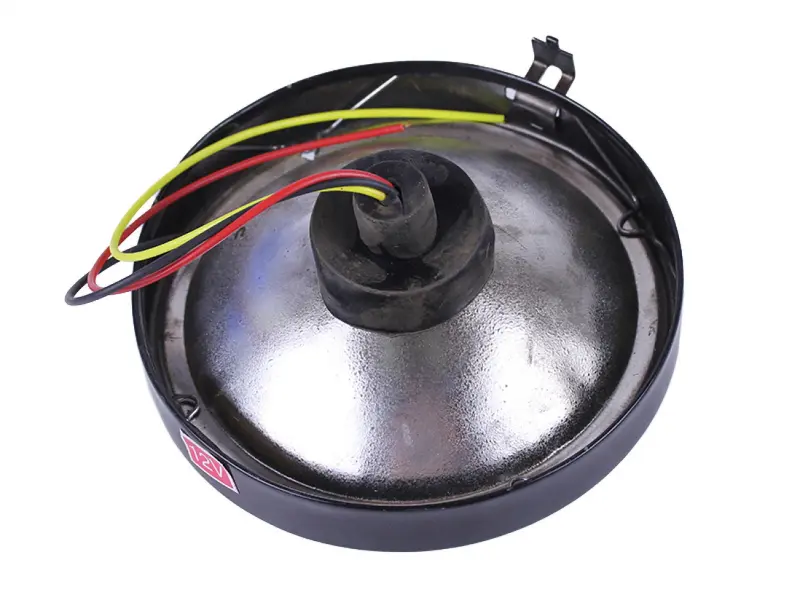

Фара имеет круглый чёрный обод, выпуклую заднюю часть и центральный вывод проводов через защитную втулку. Сзади расположены крепёжные выступы. Такая компоновка требует свободного места за фарой: провода не должны упираться в соседние детали или перегибаться сразу у выхода.

Выведенные провода нужно подключать по назначению контактов штатной проводки. Один только цвет изоляции не определяет схему подключения: одинаковые цвета на разных фарах могут использоваться по-разному. До монтажа сопоставляют выводы снятой и новой фары, способ соединения и расположение проводов. Неправильное подключение может привести к отсутствию света, некорректной работе переключателя или повреждению проводки.

Когда требуется замена

Поводом осмотреть фару служат тусклый или нестабильный свет, влага внутри, трещины и расшатанные крепления. Повреждённое крепление мешает удерживать направление света, а нарушение уплотнения способствует попаданию воды и загрязнению внутренней поверхности. Если свет пропадает только на неровностях, стоит проверить не только саму фару, но и соединения рядом с ней: причиной могут быть ослабленные контакты или надлом провода.

Что сверить со снятой фарой

• Наружный диаметр, глубину корпуса и размеры места установки: фара должна помещаться без давления на заднюю часть.
• Количество, форму и положение креплений, расстояния между ними и возможность выставить направление света.
• Напряжение питания, число и назначение выводов, длину проводов и способ их соединения со штатным жгутом.
• Расположение вывода проводов относительно облицовки и других деталей, чтобы после сборки оставался запас для прокладки.

Сравнивать удобнее по снятой детали и замерам её посадочного места. Совпадения внешней формы недостаточно: различия в глубине или расположении креплений могут помешать установке. Если фару приходится притягивать с перекосом, крепёж будет нагружен неравномерно, а направление света может сбиваться от вибрации.

Установка и проверка

Работу начинают с отключения питания и фиксации расположения старых соединений. Фару снимают, придерживая корпус, затем осматривают кронштейны, крепёж, изоляцию и контакты. Повреждённые соединители и крепления заменяют, загрязнённые места посадки очищают. Новую фару сначала устанавливают без окончательной затяжки, проверяют зазоры и прокладывают провода вдали от острых кромок, подвижных и нагревающихся деталей.

После подключения проверяют включение и предусмотренные на технике режимы освещения. Направление света выставляют на ровной площадке, затем равномерно затягивают крепёж. Фара не должна качаться, а провода — натягиваться или зажиматься облицовкой. После короткой проверки работы повторно осматривают соединения и убеждаются, что положение корпуса сохранилось.
