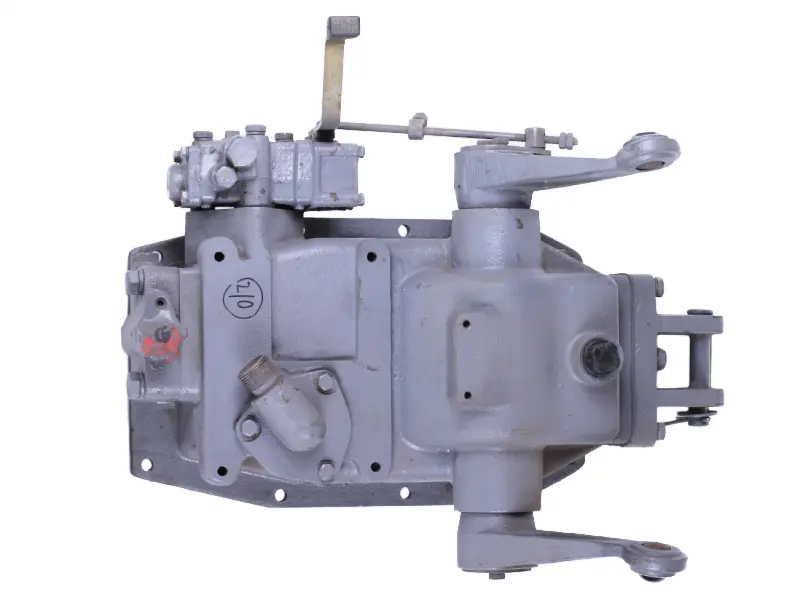

Подъемник гидравлический в сборе Jinma 200/204/240/244 AMG

Гидравлический подъемник в сборе для Jinma 200/204/240/244 служит для управления навесным оборудованием: поднимает его и позволяет изменять положение относительно трактора. Такой узел нужен при ремонте механизма навески, когда повреждение корпуса, износ опор или неисправности внутренних механизмов делают замену отдельных деталей нецелесообразной.

Конструкция и работа

Подъемник выполнен в корпусе с монтажным фланцем и отверстиями для крепления. Снаружи расположены подъемные рычаги с проушинами, рычаг управления и соединительная тяга. При подборе значение имеют не только очертания корпуса, но и взаимное положение этих деталей: от него зависит соединение с навеской и работа управления без перекосов и заеданий.

Гидравлическая часть преобразует давление масла в усилие, которое через рычаги передается навесному оборудованию. Износ сопряжений может проявляться люфтом и неравномерным движением, а нарушение герметичности — следами масла или самопроизвольным опусканием поднятого орудия. Трещины корпуса, поврежденные крепежные отверстия и деформированные рычаги также дают повод проверить подъемник и оценить необходимость замены.

Как сверить со снятым подъемником

Сравните посадочную плоскость, контур фланца, расположение крепежных отверстий и выступающих частей корпуса. Проверьте места подключения гидравлических линий, положение рычага управления и точки соединения тяг. Совпадение названия модели трактора не заменяет такую сверку: узел должен стыковаться с имеющимися креплениями и приводом управления.

• Сопоставьте проушины подъемных рычагов с пальцами и тягами навески, проверьте взаимное расположение соединений.
• Измерьте установочные расстояния на снятом узле и сравните их с заменой, включая высоту и вылет рычагов.
• Проверьте форму и расположение присоединений маслопроводов, а также возможность их подключения без натяжения.
• Определите, какие крепежные детали и соединения требуется перенести со старого подъемника, и оцените их износ.

Когда замена поможет

Слабый подъем, рывки и потеря удержания нагрузки требуют проверки причины. Такие симптомы могут возникать как в самом подъемнике, так и при недостаточной подаче масла. Замена всего подъемника оправдана после локализации неисправности; сама по себе она не устраняет проблемы в подводящих магистралях. При разборке полезно осмотреть прилегающие соединения, пальцы и втулки навески: изношенные сопряжения сохранят люфт даже с новым подъемником.

Особенности установки

Навесное оборудование опускают и надежно поддерживают, давление в гидросистеме снимают, а подъемник фиксируют от падения при отсоединении. До снятия отмечают положение тяг и подключений. Открытые масляные каналы защищают от грязи; посадочные поверхности очищают, уплотнения разъединенных стыков проверяют и при необходимости заменяют. Корпус должен сесть на крепление без принудительного стягивания болтами.

После монтажа восстанавливают соединения, проверяют свободный ход управления и выполняют пробный подъем без нагрузки по инструкции трактора. Затем контролируют герметичность и движение рычагов. Несовпадение посадки или геометрии тяг может привести к утечкам, ограничению хода навески и перегрузке креплений, поэтому подгонять узел усилием нельзя.
