Подшипник вала задней передачи 30203 КПП Mini AMG

Подшипник вала задней передачи 30203 предназначен для КПП Mini AMG. Он служит опорой вала, позволяет ему вращаться и воспринимает нагрузки, возникающие при работе передачи. Исправная опора помогает сохранять положение вала относительно шестерён: при износе подшипника появляется люфт, нарушается плавность вращения и увеличивается нагрузка на сопряжённые детали.

Конструкция и обозначения

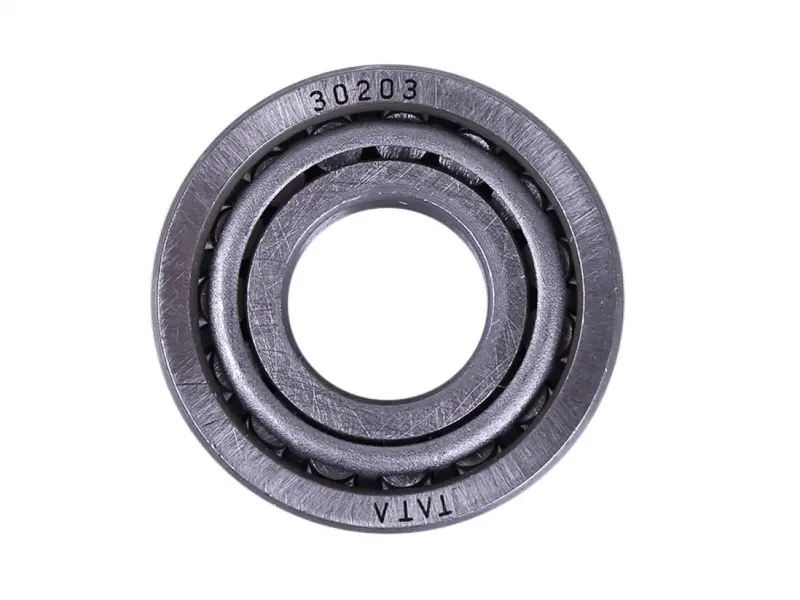

Это роликовый подшипник с коническими роликами, внутренним и наружным кольцами и сепаратором. Ролики расположены между дорожками колец, а сепаратор удерживает их с промежутками друг относительно друга. Такая конструкция воспринимает радиальную нагрузку и осевое усилие в одном направлении; правильная ориентация при сборке влияет на работу опоры.

На кольце нанесены маркировки 30203 и TATA. Обозначение 30203 служит ориентиром при подборе замены. Его нужно сопоставить с обозначением снятого подшипника, а затем проверить посадки и конструкцию опоры. Одного совпадения надписи недостаточно, если коробка уже ремонтировалась или её детали меняли.

Когда требуется замена

Повод проверить подшипник — гул со стороны коробки, заметный люфт вала, шероховатое вращение или заедание. После разборки обращают внимание на раковины, выкрашивание и задиры на дорожках и роликах, а также повреждения сепаратора. Шум сам по себе ещё не указывает на конкретную опору: похожие проявления могут давать шестерни и соседние подшипники.

Износ ускоряют загрязнённая смазка, её недостаток, попадание влаги и неправильная регулировка опоры. Если заменить только подшипник, оставив причину повреждения, новая деталь тоже начнёт работать с повышенной нагрузкой. При разборке стоит осмотреть уплотнения рядом с валом, посадочные поверхности и детали, которые удерживают кольца от смещения.

Что сверить при подборе

• Обозначение снятой детали и принадлежность подшипника к нужному валу коробки.
• Внутренний и наружный диаметры, общую ширину и размеры отдельных колец.
• Направление установки, расположение упорных буртов и способ фиксации.
• Состояние посадок: изношенный вал или разбитое гнездо не обеспечат правильного закрепления нового подшипника.

Особенности установки

До снятия запоминают расположение колец, шайб и других деталей опоры. Посадочные поверхности очищают и проверяют на задиры. При запрессовке усилие передают через то кольцо, которое устанавливают с натягом: через внутреннее при посадке на вал или через наружное при посадке в корпус. Передавать монтажное усилие через ролики нельзя — это может повредить дорожки ещё до начала работы.

Изношенное ответное кольцо не оставляют в паре с новыми роликами. При сборке восстанавливают смазывание, а зазор или предварительный натяг выставляют по требованиям конкретной коробки. Чрезмерная затяжка вызывает тугое вращение и нагрев, недостаточная оставляет люфт. После сборки проверяют плавность вращения вала и отсутствие заеданий. Ошибка в размерах или ориентации подшипника может привести к смещению вала и ускоренному износу зацепления.
