Муфта неподвижная левой полуоси DongFeng 240/244 AMG

Неподвижная муфта левой полуоси DongFeng 240/244 AMG служит для соединения деталей в механизме полуоси и передачи крутящего момента через сопряжённые поверхности. При замене важно сохранить соответствие шлицевой посадки и торцевого зацепления: от них зависит, насколько плотно деталь сядет на своё место и как будет воспринимать нагрузку. Обозначение «неподвижная» относится к её положению в механизме, а не означает, что муфта не вращается вместе с полуосью.

Конструкция и посадка

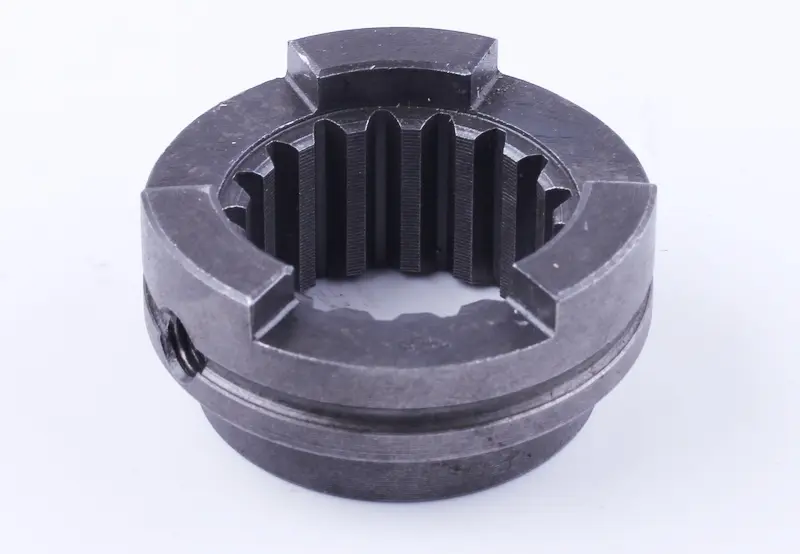

Муфта имеет кольцевой корпус, внутренние продольные шлицы и три выступа на торце. По наружной окружности проходит канавка, сбоку расположено отверстие. Эти особенности нужно учитывать при сравнении со снятой деталью: совпадения общего силуэта недостаточно для правильной установки. Торцевые выступы должны соответствовать ответной части по форме, высоте и расположению, а шлицы — профилю посадочного участка полуоси.

Внутреннее шлицевое соединение передаёт усилие между муфтой и полуосью. Износ его боковых поверхностей увеличивает свободный ход, поэтому оценивать нужно не только целостность корпуса. Даже без трещин деталь может требовать замены, если посадка стала заметно свободнее или кромки зацепления потеряли первоначальную форму.

Когда проверять муфту

Поводом для осмотра служат стук при смене направления нагрузки, рывки и увеличенный люфт в соединении. Такие признаки сами по себе не определяют неисправную деталь: после разборки проверяют муфту и поверхности, с которыми она соприкасается. Основания для замены — трещины, сколы торцевых выступов, смятые шлицы, выраженные задиры и неравномерная выработка. Подобные повреждения могут возникать из-за ударных нагрузок, неполного зацепления или работы с изношенной ответной частью.

Что сверить при подборе

• Назначение для левой полуоси и соответствие снятой неподвижной муфте.
• Количество и профиль внутренних шлицев, посадочный диаметр и длину шлицевого участка.
• Общую высоту, наружный диаметр, форму и размеры торцевых выступов.
• Расположение бокового отверстия, наружной канавки и упорных поверхностей.

Сравнивайте размеры по сохранившимся участкам: выработанные поверхности старой муфты могут исказить результат измерения. Если шлицы полуоси тоже смяты или истончены, одна новая муфта не устранит люфт. Вместе с ней осматривают ответную часть зацепления и детали фиксации; повреждённые сопряжённые детали заменяют по результатам проверки.

Установка

До снятия отметьте ориентацию муфты и расположение удерживающих деталей. Очистите посадочный участок, уберите загрязнения из шлицев и проверьте отсутствие заусенцев. Устанавливайте муфту в штатном положении с предусмотренной конструкцией фиксацией. Не забивайте её ударами по торцевым выступам и не подтачивайте шлицы ради посадки: сопротивление при сборке требует проверки размеров и состояния сопряжения.

После установки проверьте полноту посадки, надёжность фиксации и отсутствие перекоса или заедания при проверочном проворачивании механизма. Ошибка в профиле шлицев или высоте выступов может привести к неполному зацеплению, ударной нагрузке на кромки и повторному повреждению муфты и ответной детали.
