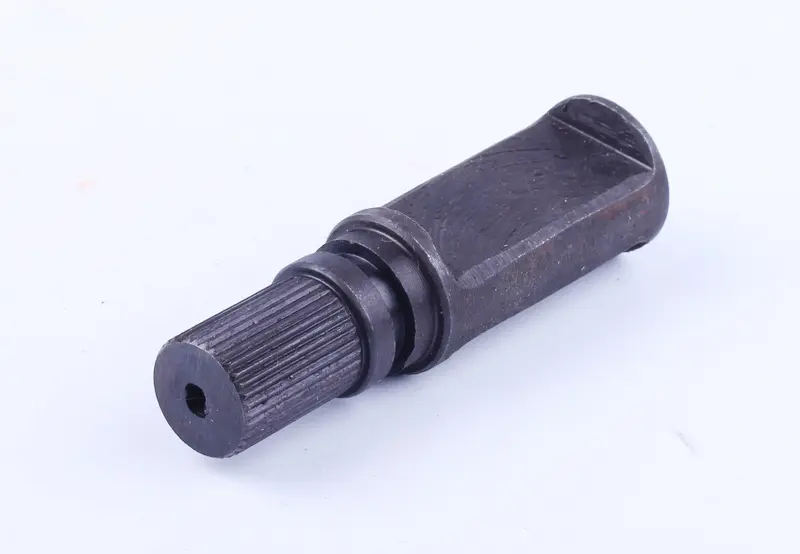

Палец тормозной колодки подвижный Foton 244, Jinma 244/264 (FT250.43.124)

Палец тормозной колодки подвижный Foton 244, Jinma 244/264

Барабанный тормоз минитрактора разводит колодки не пружиной, а поворотным стальным пальцем, и именно эта деталь превращает движение педали в прижим накладки к барабану. Пока её рабочий скос и шлицы целы, тормоз схватывает ровно, оба колеса замедляются одинаково, а свободный ход педали остаётся в норме.

Как деталь работает в тормозном механизме

Шлицевой хвостовик входит в рычаг привода, выведенный наружу корпуса тормоза. При нажатии педали рычаг поворачивает палец вокруг оси, плоский скос на его теле подходит под колодку и отжимает её к барабану. Как только педаль отпущена, стяжная пружина возвращает колодку, палец проворачивается обратно, и зазор восстанавливается. Вторая колодка того же механизма опирается на неподвижный палец FT250.43.122 — эти детали отличаются по конструкции и не взаимозаменяемы, поэтому при ремонте их нельзя ставить местами.

Конструкция

• Стальное цилиндрическое тело с посадочным пояском под гнездо корпуса тормозного механизма.
• Мелкие шлицы на хвостовике под рычаг привода: поворот передаётся без проскальзывания и без разбивания посадки.
• Плоский рабочий скос на противоположном конце — он разводит колодку, а его состояние определяет ход педали и чёткость торможения.
• Кольцевая проточка и опорный бурт, фиксирующие деталь по глубине в корпусе.
• Отверстие в торце шлицевой части.

Когда пора менять

Замену планируют, если педаль проваливается глубже обычного и регулировка тяг уже не спасает, если трактор уводит в сторону при торможении из-за разного усилия по бортам, а также когда тормоз начинает подклинивать и колодка не отходит от барабана. При разборке износ виден сразу: скруглённый или выработанный скос, задиры и следы ржавчины на посадочном пояске, смятые шлицы, из-за которых рычаг сидит с люфтом или проворачивается. Восстанавливать такой палец бессмысленно — геометрия скоса задаёт весь ход механизма, и любая наплавка или подгонка меняет момент срабатывания тормоза.

Как подобрать

Ориентируйтесь на модель техники и каталожный номер: подвижный палец тормозной колодки для Foton 244 и Jinma 244/264 идёт под номером FT250.43.124, парный неподвижный — FT250.43.122. Снятую деталь приложите к новой и сравните длину, диаметр посадочной части, количество и шаг шлицев, а также форму скоса: на минитракторах этой линейки встречаются механизмы разных лет выпуска, и внешнее сходство ещё не означает совпадения по посадке. Для полноценного ремонта тормозов берут пальцы сразу на оба борта — односторонняя замена сохраняет разницу в усилии между колёсами.

Установка и обслуживание

Перед сборкой гнездо в корпусе очищают от старой смазки и ржавчины: палец должен входить плотно, но проворачиваться от руки без закусывания. Посадочный поясок и скос покрывают тугоплавкой смазкой, не допуская её попадания на накладки и барабан. После установки колодок и стяжных пружин регулируют зазор и проверяют, что оба тормоза схватывают одновременно, а педаль возвращается сама. Первые километры стоит проехать на малой скорости с несколькими плавными торможениями — так накладки прирабатываются к барабану, а механизм занимает рабочее положение.

Такую деталь разумно держать в запасе любому владельцу Foton 244 или Jinma 244/264: тормозной узел минитрактора работает в пыли, грязи и постоянной влаге, а замена изношенного пальца возвращает короткий предсказуемый ход педали без переборки всего моста.
