Палец прицепной серьги DongFeng 240/244 (DF300.53.011)

Палец прицепной серьги DongFeng 240/244

Соединительный палец удерживает прицепную серьгу в вилке заднего прицепного устройства минитрактора DongFeng 240 и 244 и принимает на себя всё тяговое усилие, когда трактор тянет тележку, плуг, борону или культиватор. Деталь проходит по каталогу под номером DF300.53.011 и становится на штатное посадочное место серьги без подгонки и переделок.

Конструкция

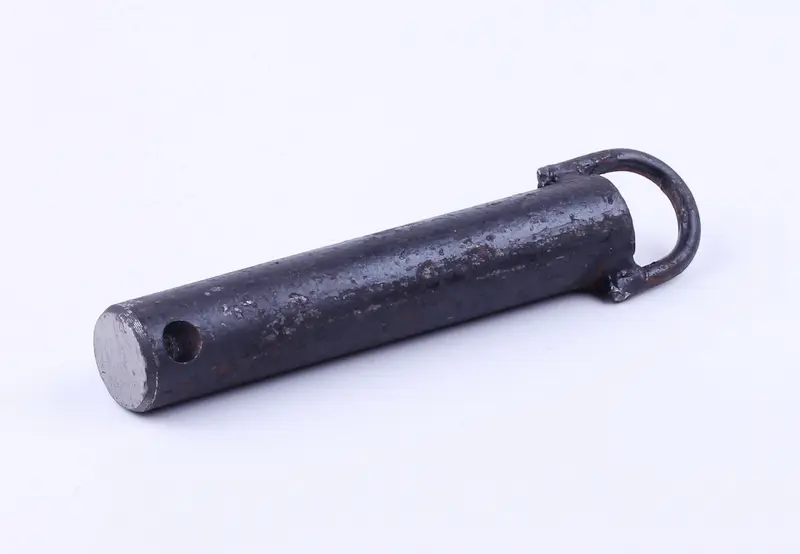

Тело пальца выточено из цельного стального прутка: гладкая цилиндрическая рабочая часть нагружена на срез и смятие при трогании с прицепом, разворотах в конце гона и переезде через колею. С одной стороны приварена изогнутая скоба-ручка — за неё палец вставляют и вытягивают рукой, без молотка и монтировки. На противоположном торце просверлено сквозное поперечное отверстие под шплинт или пружинный фиксатор, который держит палец в проушинах при тряске. Снаружи деталь имеет тёмное защитное покрытие.

Характеристики

• Каталожный номер: DF300.53.011
• Диаметр рабочей части: 30 мм
• Общая длина: около 195 мм
• Масса: около 880 г
• Материал: сталь
• Фиксация: сквозное поперечное отверстие под шплинт
• Совместимость: минитракторы DongFeng 240 и DongFeng 244

Преимущества

• Приварная скоба-ручка позволяет ставить и снимать палец голыми руками, поэтому перецепка тележки или навесного орудия занимает секунды и не требует инструмента.
• Поперечное отверстие под шплинт запирает палец в проушинах, и тряска на грунтовой дороге не выбивает его из серьги вместе с прицепом.
• Цельное стальное тело без стыков по рабочей длине держит срезающую нагрузку от гружёной тележки и рывки при трогании.
• Гладкая цилиндрическая поверхность легко заходит в проушины и меньше разбивает их отверстия, чем изношенная или самодельная деталь.

Как подобрать и проверить старую деталь

Перед покупкой измерьте штангенциркулем посадочное отверстие серьги и старый палец: диаметр должен совпадать, а свободный ход в проушине — оставаться минимальным. Затем сравните длину, чтобы поперечное отверстие после установки выходило ниже нижней проушины и фиксатор было куда поставить. Если прежняя деталь сточилась на лыску, получила овал в средней части или заметный изгиб, восстанавливать её наплавкой не стоит: посадка всё равно останется разбитой.

Когда пора менять

Замену делают, когда в сцепке появился стук на ходу, серьга начала гулять вбок, шплинт срезается или отверстие под него разработалось до овала. Такой же палец часто берут про запас: при частой перецепке орудий деталь теряется в поле, и один запасной в ящике с инструментом избавляет от простоя посреди работы. Перед установкой очистите проушины серьги от грязи и ржавчины, смажьте посадочную поверхность, вставьте палец скобой вверх и поставьте новый шплинт — разогнутый старый фиксатор уже не держит.
