Палец верхней тяги L115 Ø17 для минитрактора Jinma 240/244

Палец верхней тяги L115, Ø17 для минитракторов Jinma 240/244

Шарнир центральной тяги задней навески работает под постоянной знакопеременной нагрузкой: при заглублении и подъеме орудия усилие идет через нижние тяги, а верхняя тяга задает и удерживает угол наклона плуга, культиватора или фрезы. Именно этот стержень держит соединение верхней тяги с кронштейном трактора и с навесным орудием, поэтому от его состояния зависит, сохраняет ли агрегат заданную геометрию в борозде и не подбрасывает ли орудие на неровностях.

Конструкция детали

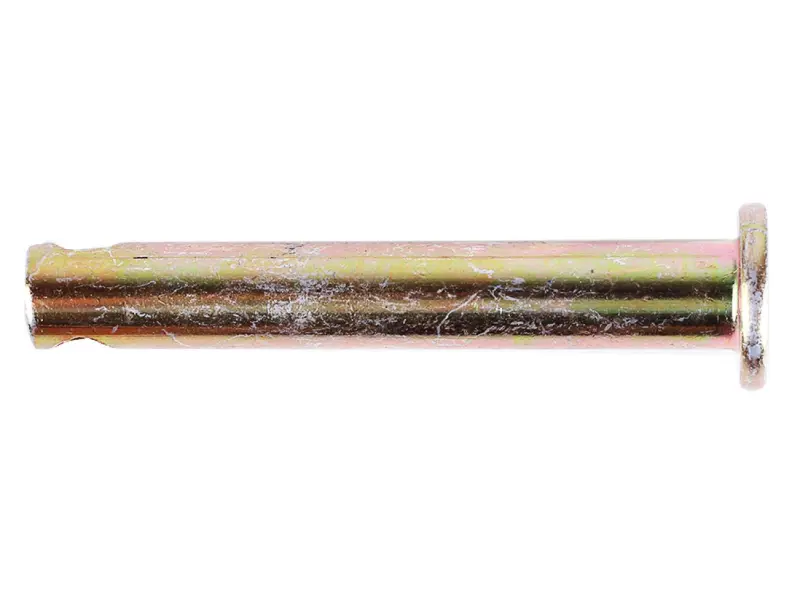

Стержень цилиндрический, диаметром 17 мм, общей длиной 115 мм — этого хватает, чтобы пройти вилку тяги и обе щеки кронштейна с запасом под фиксацию. С одной стороны сформирована плоская головка-бурт увеличенного диаметра: она упирается в проушину и не дает пальцу проваливаться сквозь отверстие при вибрации. С противоположного торца выполнено сквозное поперечное отверстие под шплинт, так что соединение фиксируется без резьбы, ключей и контргаек. Поверхность имеет желтое гальваническое покрытие, которое сдерживает коррозию после мойки техники и работы во влажном грунте.

Как подобрать замену

Пальцы навески подбирают по трем величинам: диаметру стержня, рабочей длине и способу фиксации. Здесь это Ø17 мм, L115 мм и шплинт.

• Промерьте старый палец штангенциркулем: разница даже в один миллиметр по диаметру дает ощутимый люфт и ускоряет разбивание проушины.
• Осмотрите посадочные отверстия вилки верхней тяги и кронштейна навески: если отверстие вытянуто в овал, новый палец люфт не уберет, проушину нужно восстанавливать.
• Проверьте, что длины хватает под вашу толщину пакета проушин — отверстие под шплинт после сборки должно полностью выходить наружу.
• Приготовьте новый шплинт подходящего размера: старый после разгибания теряет упругость усиков и выпадает.

Установка

Очистите проушины от грязи, старой смазки и наплывов ржавчины, при необходимости прогоните отверстия разверткой. Нанесите на стержень консистентную смазку, заведите палец со стороны головки, совместите вилку тяги с кронштейном и зафиксируйте шплинтом, разведя усики в разные стороны. После первой смены работы с тяжелым орудием проверьте шплинт и посадку: подтянувшийся грунт и вибрация быстро выявляют неплотную сборку. Периодическая смазка шарнира заметно продлевает ресурс и пальца, и самих проушин.

Преимущества

• Упорная головка ограничивает осевое смещение, поэтому палец не выходит из проушины при тряске и ударных нагрузках на навеску.
• Поперечное отверстие под шплинт дает быструю расстыковку навески в поле — орудие снимается без инструмента и без риска потерять крепеж.
• Желтое гальваническое покрытие тормозит появление ржавчины, и при следующей разборке палец выходит из проушины без закисания.

Такая позиция относится к быстроизнашиваемым: палец истирается по диаметру, а посадочное место разрабатывается тем быстрее, чем чаще меняют орудия. Разумно держать запасной комплект пальцев и шплинтов вместе с инструментом трактора, чтобы не прерывать полевые работы из-за одного разбитого шарнира навески.
