Палец А16х42 с отверстием под шплинт для минитрактора Xingtai 120

Палец А16х42 для минитрактора Xingtai 120

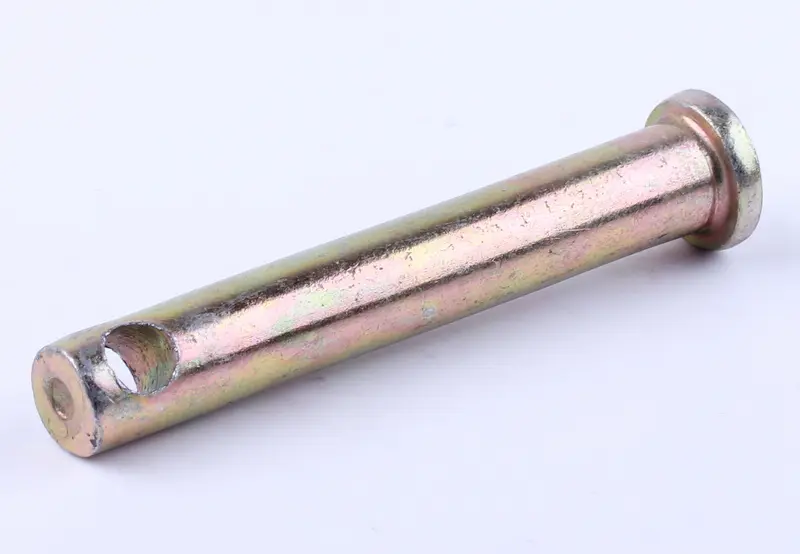

Шарнирный палец со стержнем диаметром 16 мм и длиной 42 мм — крепёжная ось для подвижных соединений минитрактора Синтай 120. Такие пальцы держат проушины тяг, вилок, кронштейнов и рычагов: детали поворачиваются одна относительно другой и при этом не расходятся в стороны. Обозначение А16х42 читается просто — буква указывает на исполнение с поперечным отверстием, первое число задаёт диаметр стержня, второе — рабочую длину от опорной плоскости головки до торца.

Конструкция

Стержень цилиндрический по всей длине, с одной стороны заканчивается плоской головкой-упором, с другой имеет сквозное поперечное отверстие. Головка работает ограничителем: она упирается в проушину и не даёт пальцу проваливаться внутрь соединения. Отверстие на противоположном конце рассчитано под шплинт — после установки усики шплинта разводят, и палец запирается от выпадения. Резьба в таком соединении не нужна, сборка и разборка выполняются без ключей. Поверхность защищена гальваническим цинковым покрытием с жёлтой пассивацией, отсюда характерный золотисто-радужный оттенок металла.

Где применяется

Место работы такой оси — шарнирные сочленения на раме и механизмах Xingtai 120: соединения тяг и рычагов, крепление вилок, фиксация подвижных кронштейнов. Пальцы этого класса относятся к расходному крепежу: они нагружены на срез и смятие, принимают удары при трогании, реверсе и работе с прицепным оборудованием, поэтому вырабатываются раньше, чем сами тяги и кронштейны. Из-за копеечной детали появляется люфт во всём соединении, а следом ускоренно разбиваются посадочные отверстия более дорогих деталей — поэтому изношенный палец меняют сразу, не дожидаясь ремонта всего механизма.

Когда пора менять

• появился ощутимый люфт в шарнире, слышен стук при трогании и смене направления;
• на стержне видна овальная выработка, задиры или следы наклёпа;
• стержень изогнут, палец туго заходит в проушину и тяжело выбивается назад;
• отверстие под шплинт разбито или прорвано к торцу, шплинт не держится;
• головка смята, подмята по кромке или обломана;
• очаги коррозии, из-за которых палец прикипает в проушине.

Как подобрать

Снимите старую ось и промерьте её штангенциркулем: диаметр стержня должен быть 16 мм, длину меряют от опорной плоскости головки до противоположного торца — здесь это 42 мм. Дальше проверьте расположение поперечного отверстия: оно должно выходить за пределы проушины, иначе шплинт окажется внутри соединения и не зафиксирует палец. Если посадочное отверстие в проушине уже разбито, вместе с пальцем меняют или ремонтируют втулку — новая ось в изношенном гнезде получит люфт за считаные часы работы.

Преимущества

• Сквозное отверстие под шплинт: шарнир фиксируется без резьбового соединения, не отдаёт от вибрации и разбирается за считаные секунды при полевом ремонте.
• Головка-упор с торца: ось не смещается вдоль своей оси и не проваливается в проушину под нагрузкой, соединение сохраняет заданное положение.
• Цинковое покрытие с жёлтой пассивацией: деталь меньше прикипает в проушине после сезона на улице и легче выходит при следующей разборке.
• Цельный стальной стержень постоянного диаметра: равномерное прилегание по всей длине проушины и предсказуемая работа на срез.

Установка

Перед сборкой очистите проушины от грязи и старой смазки, оцените отверстия на выработку. Ось заводится от руки или лёгкими ударами через мягкую проставку — бить молотком прямо по головке не стоит, чтобы не смять торец и не повести стержень. Стержень полезно покрыть тонким слоем консистентной смазки: это снижает износ пары и облегчает следующий демонтаж. После установки ставьте новый шплинт — уже разгибавшийся теряет упругость и легко выпадает на вибрации. Пара таких пальцев и комплект шплинтов в ящике с инструментом позволяют устранить люфт прямо в поле и вернуть шарниру исходную точность хода за несколько минут.
