Палец с головкой 6х30 GB882 для минитрактора Xingtai 120

Палец с головкой 6х30 GB882 для минитрактора Xingtai 120

Шарнирный палец диаметром 6 мм и длиной 30 мм для разборных соединений минитрактора Xingtai 120. Он держит подвижные сочленения тяг, вилок и рычагов там, где резьбовой болт не нужен, а соединение должно оставаться поворотным и легко разбираться при обслуживании.

Что это за деталь

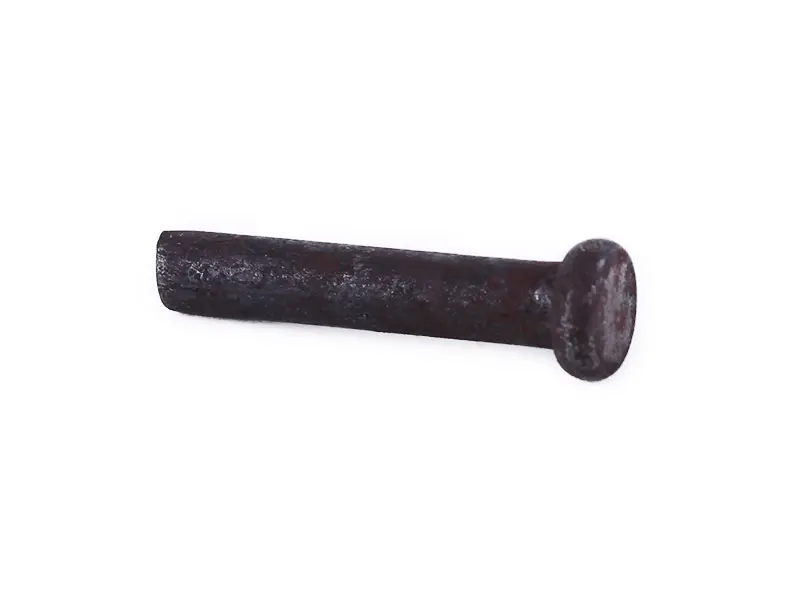

Исполнение по стандарту GB 882 — это китайский стандарт на пальцы с головкой, гармонизированный с ISO 2341; в европейской практике ему соответствует DIN 1444B. Стержень гладкий, цилиндрический, без резьбы: он работает как ось шарнира и принимает нагрузку на срез по всей длине посадки в проушинах. С одной стороны сформирована плоская круглая головка — она упирается в ушко и задает осевое положение пальца при сборке. С противоположной стороны стандарт предусматривает поперечное отверстие под шплинт, который удерживает палец от выпадения при вибрации. Металл стальной, поверхность темная, матовая.

Где стоит на технике

Крепеж такого типоразмера на Xingtai 120 и родственных китайских минитракторах применяют там, где соединение должно поворачиваться: тяги и вилки управления, звенья механизма навески, рычаги приводов, точки крепления возвратных пружин и небольших кронштейнов, стыковка тросов с рычагами. Диаметр 6 мм относится к мелкой группе пальцев, которые отвечают за управление и регулировки, поэтому главное здесь — точная посадка без люфта, а не запас по нагрузке.

Когда нужна замена

Палец меняют, как только в соединении появился стук или люфт, стержень выработался лыской с одной стороны, отверстие под шплинт разбито или обломано, а головка смята. Частая причина — потерянный шплинт: без фиксации палец начинает ходить в проушине, быстро разбивает отверстие и в итоге выпадает прямо во время работы. Ставить новый палец разумно сразу вместе со шплинтом — разогнутые усики уже не держат надежно.

Как подобрать и установить

• Замерьте штангенциркулем диаметр снятого пальца — под этот размер нужна посадка 6 мм.
• Сложите толщину пакета проушин: при длине 30 мм отверстие под шплинт должно выходить наружу, иначе зафиксировать соединение не получится.
• Осмотрите посадочные отверстия в проушинах — если они разбиты овалом, новый палец люфт не уберет, ушко придется ремонтировать.
• Подготовьте новый шплинт подходящего диаметра, повторно поставленный держит хуже.
• Перед установкой смажьте стержень: сухой шарнир изнашивается заметно быстрее.

Преимущества

• Головка-упор задает положение пальца в соединении и не дает ему провалиться внутрь проушины, поэтому шарнир собирается быстро и всегда одинаково.
• Поперечное отверстие под шплинт делает сочленение полностью разборным без резьбы — разобрать его можно пассатижами прямо в поле.
• Гладкий цилиндрический стержень сохраняет подвижность шарнира: соединение не закусывает при перекосе, а износ распределяется по всей длине посадки.

Мелкий крепеж такого типа стоит держать в запасе комплектом со шплинтами: потеря одного пальца в поле обездвиживает навеску или тягу управления, а замена занимает считаные минуты.
