Ось сателлитов переднего моста L-108 мм для Foton 244, Jinma 244/264

Ось сателлитов переднего моста L-108 мм Foton 244, Jinma 244/264

Стальной палец длиной 108 мм, на котором вращаются конические сателлиты дифференциала ведущего переднего моста мини-трактора. Через него проходит вся нагрузка при развороте и движении по неровному полю, поэтому от состояния этой детали напрямую зависит поведение переднего привода и ресурс шестерен дифференциала.

Задача детали в переднем мосту

Дифференциал позволяет левому и правому колесу вращаться с разной скоростью на повороте. Сателлиты обкатываются по шестерням полуосей именно на этой оси: она удерживает их внутри корпуса дифференциала, задает точную геометрию зацепления и воспринимает усилие, которое возникает при перераспределении крутящего момента между колесами. Как только на посадочных поверхностях появляется выработка, зацепление уходит из нормального положения: в мосту слышен стук, зубья начинают работать кромкой и изнашиваются заметно быстрее, а на тяжелых грунтах передний привод теряет уверенность.

Конструкция

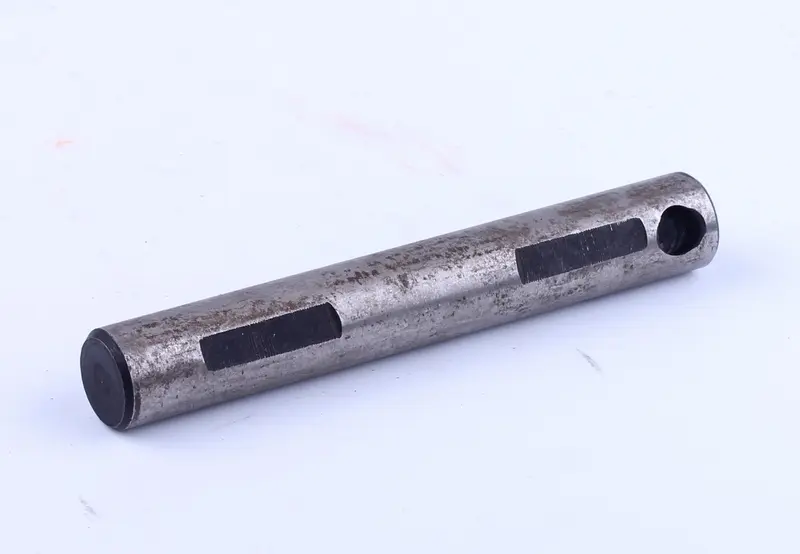

Деталь изготовлена из цельного стального прутка с обработанной цилиндрической поверхностью под посадку сателлитов. На теле профрезерованы две плоские площадки, а ближе к одному из торцов проходит сквозное поперечное отверстие под фиксирующий элемент, который удерживает ось от проворачивания и осевого смещения в корпусе дифференциала. Резьбы на детали нет — положение задается посадкой в корпус и фиксатором, поэтому чистота посадочных поверхностей и отсутствие задиров важнее любых доработок на месте.

Когда ось пора менять

• Гул и стук в переднем мосту, которые усиливаются при включенном приводе и на поворотах.
• Видимая выработка, овальность или задиры на поясках, где сидят сателлиты.
• Ощутимый люфт сателлитов на оси при разобранном дифференциале.
• Синева и следы перегрева металла после работы моста с недостатком масла.
• Разбитое поперечное отверстие или срезанный стопорный элемент.

Как подобрать

Основные параметры подбора — длина 108 мм, посадочный диаметр под отверстия сателлитов и положение поперечного отверстия относительно торца. Перед заменой снимите размеры со старой детали: длина и диаметр должны совпадать, иначе сателлиты получат неверное положение в корпусе, а фиксатор не совпадет с отверстием. Передний мост тракторов серии 244/264 встречается в нескольких исполнениях, поэтому ориентируйтесь на фактические размеры демонтированной оси, а не только на название модели. Если в вашем мосту стоит более короткая ось, эта позиция не подойдет.

Замена и сопутствующие работы

Ось меняют при разборке дифференциала переднего моста — обычно вместе с ревизией сателлитов, шестерен полуосей и опорных шайб. Разумно сразу оценить состояние сопряженных деталей: изношенная ось почти всегда работает в паре с подношенными сателлитами, и замена только одного элемента даст короткий эффект. При сборке посадочные поверхности смазывают трансмиссионным маслом, проверяют свободное вращение сателлитов без закусывания и надежно фиксируют ось от проворота.

Позиция подойдет владельцам мини-тракторов Foton 244, ДТЗ 244 и Jinma 244/264, которые восстанавливают передний ведущий мост после появления стука и люфта. Это ремонтная деталь для планового обслуживания дифференциала: своевременная замена дешевле, чем последующий ремонт корпуса и комплекта шестерен.
