Ось сателлита переднего моста DongFeng 240/244

Ось сателлита переднего моста DongFeng 240/244

Стальная ось устанавливается в чашку дифференциала переднего ведущего моста минитракторов DongFeng 240 и 244. На её цилиндрические шейки садятся сателлиты, которые обкатываются по полуосевым шестерням и позволяют колёсам вращаться с разной скоростью в повороте, сохраняя передачу тяги на обе стороны моста.

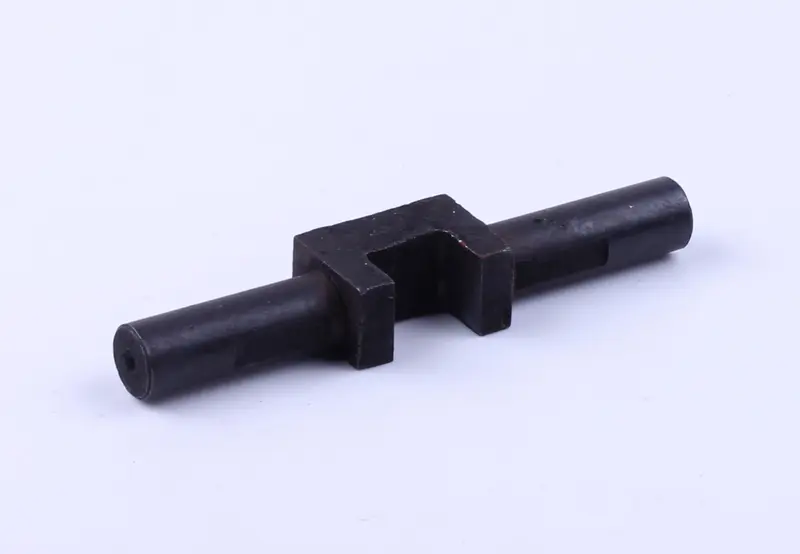

Конструкция цельная: два обработанных посадочных участка по краям и центральный прямоугольный прилив с пазом, который сажает ось в чашку дифференциала и удерживает её от проворота и осевого смещения под нагрузкой. Поверхность имеет чёрное защитное покрытие, сдерживающее коррозию при хранении и во время работы в трансмиссионном масле. Торцы обработаны под плотную посадку, поэтому сателлиты становятся без люфта и без подгонки.

Деталь изнашивается постепенно и почти всегда вместе с сателлитами. Типичная картина — гул и вой из переднего моста при включённом приводе, стуки при трогании и на развороте, увеличенный люфт на полуосях. После разборки на шейках видна выработка «на овал», задиры и цвета побежалости: так выглядит работа при масляном голодании или с изношенными опорными шайбами. Дальше износ ускоряется — разбитая ось быстро добивает бронзовые шайбы и зубья сателлитов, а за ними и чашку дифференциала.

Что проверить при подборе:

• модель трактора: позиция рассчитана на передний ведущий мост DongFeng 240 и 244;
• диаметр шеек и общую длину — сверьте со снятой осью, посадка должна совпадать;
• форму центрального прилива и паза — он должен без натяга заходить в посадочное место чашки дифференциала;
• состояние сопряжённых деталей: сателлитов, полуосевых шестерён и опорных шайб.

Ремонт удобнее делать комплектом. Вместе с осью обычно меняют сателлиты и опорные шайбы, а также фиксирующий элемент оси — если он вытянут или деформирован, новая ось начнёт подрабатывать в посадочном месте. Перед сборкой чашку дифференциала промывают, убирают продукты износа из картера моста, проверяют подшипники и сальники. Шейки оси и сателлиты при сборке смазывают тем же трансмиссионным маслом, которое заливается в мост.

При монтаже ось заводят в чашку вместе с сателлитами и шайбами, совмещают паз с фиксатором и убеждаются, что сателлиты вращаются от руки плавно, без закусывания и заметного качания. После сборки моста уровень масла доводят до нормы, а трактору дают поработать без нагрузки, контролируя нагрев и посторонние звуки.

Такая ось нужна при плановой переборке переднего моста, после попадания воды в картер, когда появился гул на переднем приводе, и всегда, когда старую деталь уже нельзя поставить обратно из-за выработки. Держать её в запасе имеет смысл тем, кто работает с постоянно включённым передним мостом на тяжёлых почвах и в транспортных переездах.
