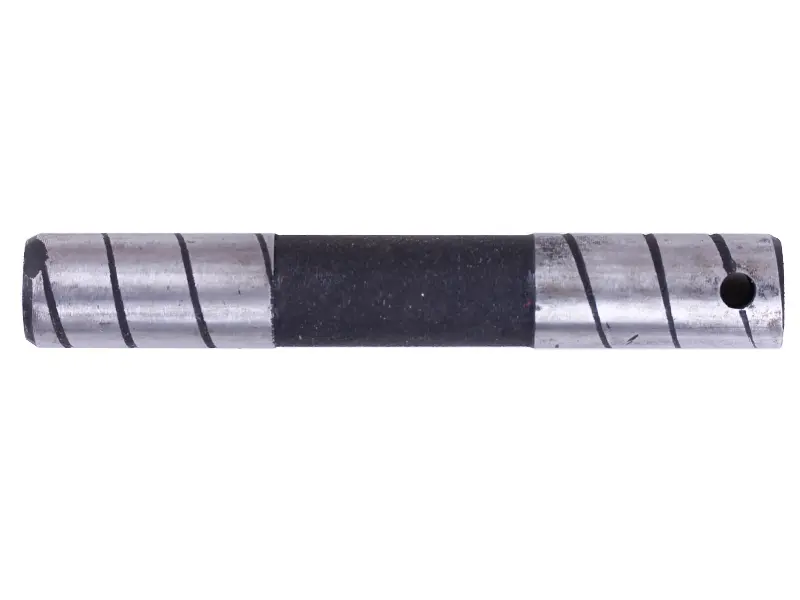

Ось соединительная нижних тяг Xingtai 120, L-130 мм, Ø20 мм

Ось соединительная нижних тяг Xingtai 120

Стальной палец навесного механизма минитрактора Синтай, который связывает нижние тяги с планкой качания ограничительной цепи. Деталь работает как шарнир: удерживает тяги в правильном положении, задаёт им ось поворота и принимает нагрузку от плуга, фрезы, окучника или прицепного орудия. Длина оси — 130 мм, диаметр — 20 мм, на конце просверлено сквозное поперечное отверстие под шплинт или стопорный палец, средняя часть остаётся гладкой опорной поверхностью.

Где стоит деталь

Навеска китайского минитрактора собрана из тяг, кронштейнов и ограничительных цепей, а связывает их набор осей и пальцев. Эта ось заходит в проушины нижних тяг и планки, после чего фиксируется поперечно. От её состояния напрямую зависит, ровно ли идёт орудие и не уводит ли его вбок при заглублении: разбитая посадка даёт люфт, тяги начинают гулять, а плуг ведёт по борозде волнами. Такой же износ мешает точно ставить навеску по высоте и ускоряет выработку самих проушин.

Когда пора менять

Ось меняют, если на посадочной части появилась выработка и овальность, если она закусывает в проушине, погнулась после удара орудием о скрытое препятствие или начала выходить из отверстия после срезанного шплинта. Нередко ось обновляют в паре с втулками и остальными пальцами навески: при большом суммарном износе новая деталь в разбитых посадочных местах снова быстро получит люфт.

Как подобрать

• Снимите старую ось и сравните длину — рабочий размер этой позиции 130 мм.
• Проверьте диаметр посадки 20 мм, замеряя не по выработке, а по неизношенному пояску.
• Убедитесь, что в вашей навеске фиксация выполняется через поперечное отверстие под шплинт, а не резьбой с гайкой.
• Ориентируйтесь на навесную систему Xingtai (Синтай) 120 и родственных моделей ряда 160–220.
• Осмотрите проушины тяг: если они разбиты, одной новой оси для устранения люфта не хватит.

Установка

Перед сборкой очистите проушины от грязи и ржавчины и проверьте, свободно ли проходит ось без перекоса. Посадочные места и саму ось смажьте консистентной смазкой — это снижает задиры и облегчает последующий демонтаж. Деталь вставляется в собранный пакет тяги и планки, после чего обязательно фиксируется шплинтом: без фиксации ось постепенно выходит из отверстия от вибрации и рывков орудия. После первых часов работы проверьте, на месте ли шплинт и не появился ли новый люфт в шарнире.

Характеристики

• Тип: ось (палец) соединительная нижних тяг навески
• Длина: 130 мм
• Диаметр: 20 мм
• Фиксация: поперечное отверстие под шплинт
• Материал: сталь
• Применение: минитракторы Xingtai (Синтай) 120 и модели ряда 160–220

Такую ось разумно держать в запасе вместе с пальцами и шплинтами навески: её износ сразу чувствуется по разболтанному механизму и неровной работе орудия, а замена занимает несколько минут прямо в поле и возвращает навеске точную геометрию.
