Коммутатор-стабилизатор СОВЕК 252.3734, 6 В 45 Вт для Минск и Восход

Коммутатор-стабилизатор СОВЕК 252.3734 для системы зажигания 6 В

Блок 252.3734 предназначен для мотоциклов, мопедов и другой одноцилиндровой мототехники с генератором переменного напряжения 6 В мощностью 45 Вт. Он выполняет две связанные функции: участвует в формировании искры для зажигания топливной смеси и стабилизирует напряжение бортовой сети. Такое исполнение применяется в бесконтактных системах зажигания мотоциклов Минск и Восход, а также совместимых мопедов соответствующей конфигурации.

Коммутатор получает импульсы от генератора и управляет моментом искрообразования через катушку зажигания. Одновременно встроенный стабилизатор ограничивает изменение напряжения, поступающего к потребителям. Для модели 252.3734 подтвержден диапазон стабилизации 5,5–7,5 В и образование искры при частоте вращения ротора генератора от 400 до 7500 об/мин. Эти параметры относятся именно к шестивольтовому исполнению и должны совпадать с электрооборудованием конкретного мотоцикла.

Назначение и конструкция

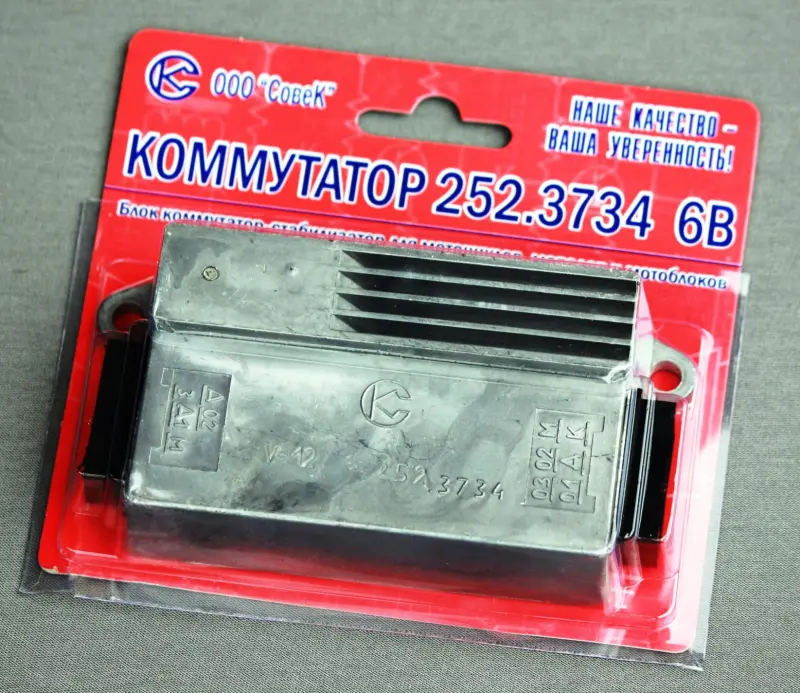

Электронная часть размещена в металлическом корпусе. Верхняя часть корпуса имеет продольные ребра, увеличивающие площадь теплообмена, а боковые монтажные проушины позволяют закрепить блок на предусмотренном для него месте. Подключение выполняется через контактные выводы согласно схеме мотоцикла и схеме блока 252.3734. Корпусное исполнение рассчитано на стационарную установку: блок необходимо закрепить без люфта, натяжения проводов и контакта разъемов с подвижными либо сильно нагревающимися деталями.

Исправный коммутатор необходим для уверенного запуска и устойчивой работы одноцилиндрового двигателя во всем предусмотренном диапазоне оборотов. Проверка блока уместна при отсутствии искры, периодических пропусках зажигания, внезапной остановке двигателя или нестабильной работе электрооборудования. Однако похожие симптомы могут быть связаны со свечой, наконечником, высоковольтным проводом, катушкой, генератором, соединениями или проводкой, поэтому перед заменой следует проверить всю систему.

Что проверить при подборе

• Обозначение блока: требуется исполнение 252.3734, а не внешне похожий коммутатор другой серии.
• Параметры генератора: изделие рассчитано на систему 6 В и генератор мощностью 45 Вт.
• Тип двигателя: назначение блока связано с одноцилиндровой мототехникой.
• Схема подключения: расположение и назначение выводов должны соответствовать штатной проводке.
• Монтаж: необходимо сопоставить место крепления, положение корпуса и доступную длину проводов.

Название модели мотоцикла само по себе недостаточно для точного выбора: в разные годы Минск и Восход оснащались различными вариантами электрооборудования. Перед заказом сравните напряжение и мощность генератора, обозначение прежнего блока, схему выводов и способ крепления. Коммутатор 252.3734 нельзя выбирать вместо двенадцативольтового устройства только из-за сходной формы корпуса.

Установка и проверка после замены

Монтаж выполняют при отключенном электрооборудовании. Контакты должны быть чистыми и плотно соединяться с ответными клеммами; окисленные, ослабленные или поврежденные разъемы предварительно приводят в исправное состояние. Провода укладывают без заломов и натяжения, а корпус надежно фиксируют штатным крепежом. Подключать выводы следует по схеме 252.3734: перестановка проводов способна вызвать неправильную работу системы.

После установки проверяют наличие устойчивой искры, запуск двигателя, работу на малых и повышенных оборотах, а также поведение шестивольтовых потребителей. Если неисправность сохраняется, диагностику продолжают по связанным компонентам системы зажигания и генератора. Такой порядок помогает использовать коммутатор по назначению и не заменять исправный блок из-за дефекта проводки или другого компонента.
