Коммутатор КЭТ/БКС для Минск и Восход 12 В

Коммутатор КЭТ/БКС для мотоциклов Минск и Восход 12 В

КЭТ/БКС — электронный коммутатор-стабилизатор для 12-вольтовой системы электрооборудования мотоциклов «Минск» и «Восход». Блок участвует в искрообразовании и одновременно стабилизирует напряжение бортовой сети. Его устанавливают при ремонте штатной электрики, когда неисправный коммутатор требуется заменить аналогичным по назначению, схеме подключения и исполнению.

Этот узел связан с работой цепей зажигания и освещения. Он используется совместно с соответствующим генератором переменного напряжения и высоковольтным трансформатором, поэтому при подборе важно учитывать фактическую комплектацию мотоцикла. В семействах «Минск» и «Восход» применялись разные варианты электрооборудования, и одного совпадения по напряжению 12 В для правильного выбора недостаточно.

Как правильно подобрать коммутатор

Перед заказом сравните новый блок с демонтированной деталью и электрической схемой конкретного мотоцикла. Последовательно проверьте:

• напряжение электрооборудования — данный коммутатор рассчитан на 12-вольтовую схему;
• маркировку заменяемого блока — на корпусе нового изделия присутствует обозначение с окончанием «3734»;
• количество, расположение и геометрию разъёмов;
• соответствие штатному генератору, высоковольтному трансформатору и проводке;
• модель и год выпуска мотоцикла, поскольку схемы электрооборудования разных версий «Минска» и «Восхода» различаются.

Такая проверка особенно важна из-за внешне похожих коммутаторов других серий. Среди блоков для 12-вольтовых систем встречаются исполнения, рассчитанные на генераторы разной мощности и имеющие неодинаковый набор контактов. Общая форма корпуса или обозначение рабочего напряжения не делают их автоматически взаимозаменяемыми.

Если проводку мотоцикла ранее ремонтировали, заменяли или переделывали, ориентируйтесь на фактическое подключение и штатную схему. Проверьте назначение проводов, состояние колодок и расположение контактов. Это поможет избежать установки блока, который внешне подходит, но не соответствует используемому генератору либо соединениям конкретной электросистемы.

Назначение и конструкция

Коммутатор КЭТ/БКС применяют для восстановления штатной системы зажигания и электрооборудования. Он подходит для замены неисправного блока, ремонта мотоцикла после длительного простоя или сборки электрической схемы из правильно подобранных совместимых компонентов. В одном корпусе объединены функции электронного коммутатора и стабилизатора, работающего в цепях, связанных с искрообразованием и стабилизацией напряжения.

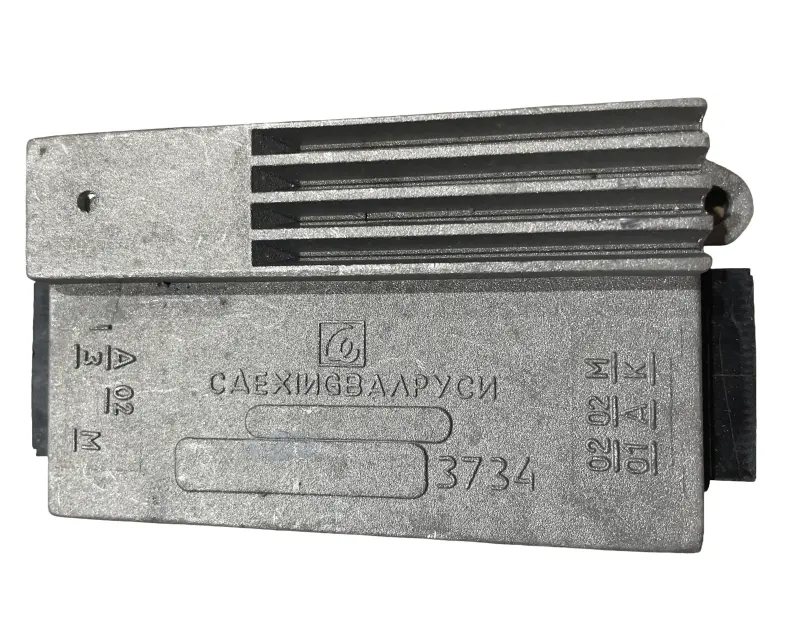

Корпус блока выполнен с охлаждающими рёбрами и разъёмными колодками. Такое исполнение следует учитывать при сравнении с установленной деталью: должны совпадать не только назначение и рабочее напряжение, но также конфигурация разъёмов и схема подключения.

Подготовка к установке

До монтажа осмотрите колодки проводки и контакты, проверьте целостность изоляции и сопоставьте соединения со штатной схемой мотоцикла. При наличии следов предыдущего ремонта убедитесь, что проводка подключена в соответствии со схемой, а используемые генератор и высоковольтный трансформатор подходят к выбранному блоку.

Устанавливайте коммутатор только после полной проверки подключения. Для точного выбора сопоставьте его с демонтированным КЭТ/БКС по маркировке, разъёмам и электрической схеме. При совпадении этих параметров блок можно использовать в соответствующей 12-вольтовой конфигурации мотоцикла «Минск» или «Восход».
