Ось дифференциала L-152 мм для минитракторов Xingtai 24B, Shifeng 244, Taishan 25

Ось дифференциала L-152 мм для минитракторов Xingtai 24B, Shifeng 244, Taishan 25

Стальная ось длиной 152 мм ставится в дифференциал заднего моста китайских минитракторов серии 24B/244 и служит опорой для конических шестерен, распределяющих крутящий момент между полуосями. От её состояния напрямую зависит, ровно ли трактор идёт по прямой, легко ли разворачивается в конце гона и не появляется ли посторонний шум в мосту под нагрузкой.

Что деталь делает в заднем мосту

Дифференциал позволяет ведущим колёсам вращаться с разной скоростью: в повороте внешнее колесо проходит больший путь, чем внутреннее, и без такой развязки мост работал бы с проскальзыванием и перегрузкой шестерен. Внутри корпуса дифференциала на оси установлены конические шестерни, которые обкатываются по шестерням полуосей и обеспечивают эту разницу оборотов. Ось воспринимает усилие от зубчатого зацепления и постоянные знакопеременные нагрузки при трогании, реверсе и работе с плугом, фрезой или прицепом, поэтому со временем вырабатывается по посадочным поверхностям.

Конструкция

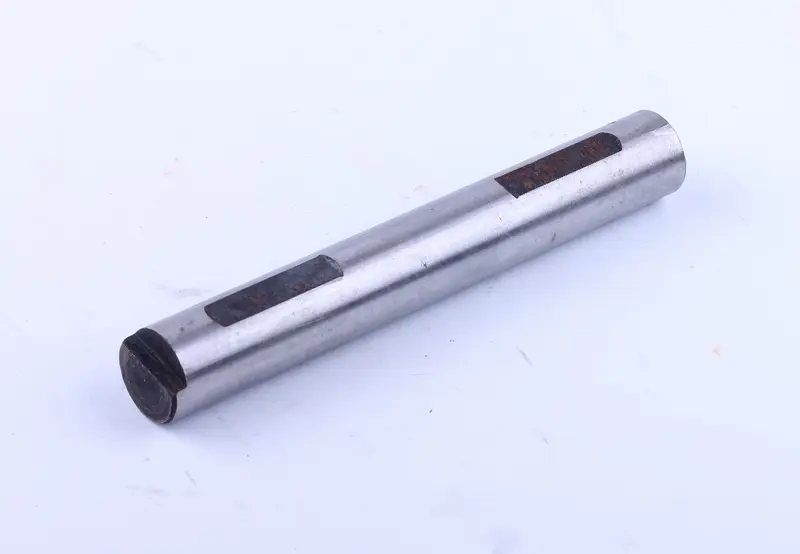

Деталь представляет собой цилиндрический стальной палец со шлифованной боковой поверхностью, фаской на торце и двумя проточенными лысками. Лыски служат местом фиксации оси в корпусе дифференциала, чтобы она не проворачивалась и не смещалась вдоль собственной оси при работе моста. Гладкая цилиндрическая часть — это посадочное место, по которому вращаются конические шестерни, поэтому геометрия и чистота обработки поверхности определяют, насколько долго сопряжение останется без люфта. Фаска на торце облегчает заход оси в отверстия корпуса при сборке моста.

Когда ось меняют

• в заднем мосту появился гул или стук, который заметно усиливается в поворотах;
• на снятой детали видны выработка, задиры, ступенька или следы перегрева;
• конические шестерни дифференциала имеют увеличенный люфт на оси и качаются в посадке;
• мост разбирают для замены шестерен, подшипников или сальников — ось дефектуют и обновляют вместе с сопряжёнными деталями;
• трактор длительное время работал с пониженным уровнем масла в корпусе трансмиссии.

Подбор и установка

Главные ориентиры при подборе — длина 152 мм и посадочный диаметр под конические шестерни: снятую деталь измеряют и прикладывают к новой перед сборкой, чтобы исключить пересорт с осями другой длины, которых в трансмиссии этих тракторов используется несколько. В каталогах запчастей для серии 24B/244 позиция проходит под номером 12.37.145.

Перед установкой посадочные отверстия в корпусе дифференциала очищают от старой смазки и продуктов износа, ось и шестерни смазывают трансмиссионным маслом, после чего собирают узел с новыми фиксирующими элементами. Собранный дифференциал проверяют от руки: шестерни должны вращаться плавно, без заеданий и ощутимого поперечного люфта. Затем масло доливают до нормы и дают технике поработать без нагрузки, прислушиваясь к мосту.

Замена изношенной оси одновременно с комплектом конических шестерен возвращает дифференциалу нормальное зацепление, убирает рывки при поворотах и посторонние звуки в мосту, а также снимает риск ускоренного износа полуосей. Деталь актуальна для владельцев минитракторов Xingtai 24B, Shifeng 244 и Taishan 25, которые обслуживают трансмиссию своими силами и держат ходовой ремкомплект моста под рукой.
