Насос шестеренчатый гидравлики CBN-E306 левого вращения, плоский вал, для мини-тракторов Jinma 240/244

Насос шестеренчатый CBN-E306 для мини-тракторов Jinma 240/244

Шестеренный гидронасос типа НШ — сердце гидросистемы мини-трактора: он нагнетает масло к распределителю и гидроцилиндрам, от него зависит подъём навесного оборудования, скорость срабатывания и способность удерживать плуг, фрезу или ковш под нагрузкой. Модель CBN-E306 ставится на Jinma 240 и Jinma 244, а также на однотипные по гидравлике мини-тракторы DongFeng, Xingtai, Foton и ДТЗ с аналогичным посадочным местом привода.

Конструкция и принцип работы

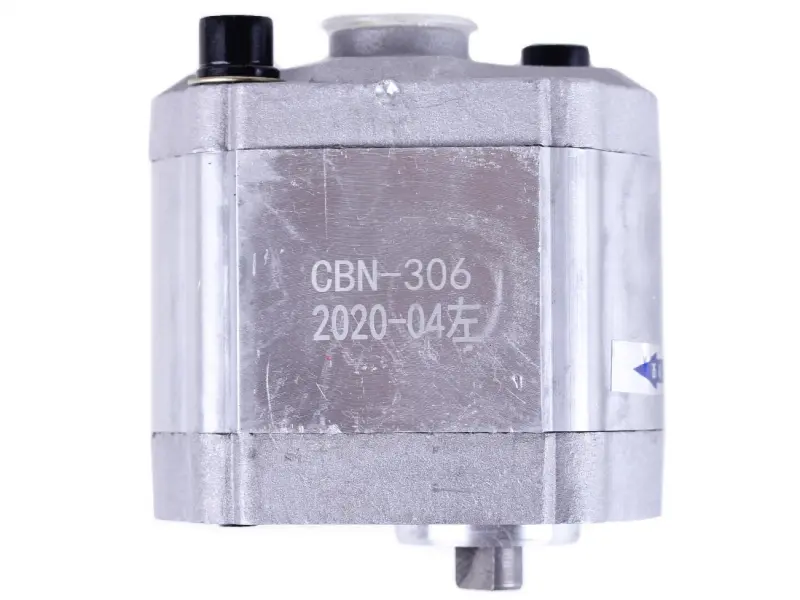

Внутри корпуса из лёгкого сплава работает пара точно подогнанных шестерён. При вращении вала зубья захватывают масло из всасывающей полости и вытесняют его в нагнетательную, создавая ровный поток без сложной настройки и без электронного управления. Корпус собран из трёх секций на стяжных болтах, на боковой плоскости нанесено обозначение CBN-306, привод выполнен плоским — «под отвёртку», а всасывающий и нагнетательный каналы разведены под углом 90°, поэтому шланги подходят сбоку и не требуют лишних переходников. Данное исполнение — левого вращения, что маркировано на корпусе.

Технические параметры

• Рабочий объём — 6 см³ за оборот.
• Номинальное давление — 16 МПа.
• Максимальное давление — 20 МПа.
• Рабочая частота вращения — 2000–3000 об/мин.
• Привод — плоский вал под отвёртку.
• Расположение каналов — под углом 90°.
• Направление вращения — левое.

Что это даёт в работе

• Рабочий объём 6 см³/об. соответствует гидравлике лёгких мини-тракторов: навеска поднимается предсказуемо, без провалов давления при переводе распределителя.
• Запас по максимальному давлению до 20 МПа означает, что штатные 16 МПа насос держит не на пределе, а с резервом при подъёме тяжёлого плуга или фрезы.
• Диапазон 2000–3000 об/мин позволяет работать на средних оборотах двигателя, не раскручивая его до максимума ради подъёма навески.
• Литой корпус на стяжных болтах сохраняет геометрию посадочных мест шестерён, а значит подача остаётся стабильной в течение сезона интенсивных работ.
• Плоский привод и каналы под 90° повторяют штатную схему, поэтому замена выполняется на месте, без переделки кронштейнов и магистралей.

Как подобрать и установить

Перед покупкой снимите старый насос и сверьте три вещи: направление вращения, тип привода и расположение каналов. Левый и правый насосы внешне почти одинаковы, но при неверном направлении масло не пойдёт в систему, а уплотнения быстро потеряют работоспособность. Тип привода определяют по хвостовику: здесь он плоский, а не шлицевой. Также сравните расстояние между крепёжными отверстиями и обозначение на корпусе снятого насоса.

Замена обычно требуется, когда навеска поднимается медленно или не держит груз, гидравлика гудит и греется, а из-под крышек проступает масло. Перед установкой промойте магистрали и замените фильтрующий элемент — абразив от изношенных шестерён остаётся в системе и способен испортить новый насос. После монтажа залейте чистое масло нужного класса, прокачайте систему на малых оборотах и проверьте соединения на подтекания под рабочим давлением.

CBN-E306 — практичное решение для восстановления гидравлики китайского мини-трактора: узел собирается по классической шестеренной схеме, ремонтопригоден и подходит владельцам, которые обслуживают технику самостоятельно.
