Кулиса гидравлики AMG с красной рукояткой

Кулиса гидравлики AMG — рычажная деталь механизма управления гидравликой. Она передаёт движение руки к связанному с ней механизму, позволяя менять положение управления. При подборе замены важны форма рычага и расположение присоединительной части: от них зависят доступность рукоятки, ход привода и отсутствие помех при переключении.

Конструкция

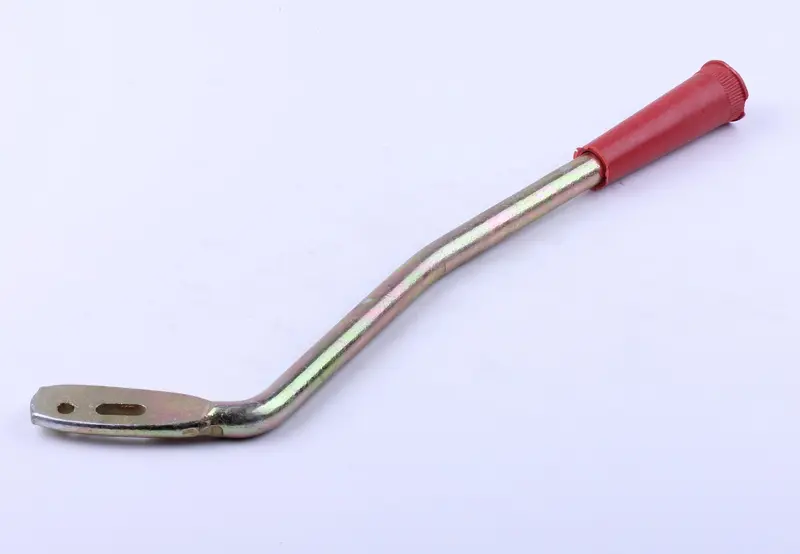

Кулиса имеет удлинённый изогнутый стержень с красной рукояткой. Противоположный конец выполнен плоским, с круглым отверстием и продолговатым пазом. Изгиб смещает рукоятку относительно места соединения с механизмом. Поэтому похожая по длине прямая деталь или рычаг с другим направлением изгиба могут занять неправильное положение и задевать соседние части техники.

При осмотре снятой кулисы обращайте внимание не только на стержень, но и на плоский конец. Выработка вокруг отверстий, деформация, трещины возле перехода к стержню и повреждение рукоятки — поводы для замены. Люфт в соединении может давать свободный ход: рукоятка уже движется, а связанный механизм ещё не реагирует. Однако причиной бывают и изношенные крепёжные детали, поэтому состояние соединения проверяют целиком.

Что сверить при подборе

Сопоставьте общую длину, направление и величину изгиба, положение рукоятки относительно плоского конца. Отдельно сравните толщину и ширину присоединительной части, диаметр круглого отверстия, длину и ширину паза, расстояние между ними. Учитывайте ориентацию отверстий на установленной детали. Одного сходства рукояток недостаточно: даже небольшое отличие крепления способно изменить положение рычага и ограничить его движение.

Проверьте, сколько места остаётся вокруг кулисы во всём диапазоне хода. Рукоятка должна быть доступна, а стержень — проходить мимо соседних тяг, кожухов и опор без касания. Если старая деталь погнута, не принимайте её повреждённую форму за образец: ориентируйтесь также на расположение креплений и предусмотренную траекторию механизма. Не подгоняйте неподходящую кулису рассверливанием отверстий или принудительным изгибанием.

Замена и проверка

Работу выполняют на остановленной технике. Если гидравлика удерживает поднятое оборудование, его предварительно опускают или устанавливают на предусмотренные опоры, а давление снимают по инструкции техники. До разборки запомните положение кулисы и порядок крепежа. После отсоединения осмотрите сопряжённые пальцы или болты, втулки, шайбы и фиксаторы, если они используются в этом соединении. Изношенные детали крепления могут сохранить люфт даже с новой кулисой.

Установите рычаг в штатной ориентации и закрепите способом, предусмотренным конструкцией. Не устраняйте люфт чрезмерной затяжкой подвижного соединения: это может вызвать заедание. После сборки проверьте плавность хода, надёжность фиксации и достижение предусмотренных положений управления. Контроль работы гидравлики проводите по инструкции техники, освободив зону движения оборудования. Неправильная геометрия или сборка могут привести к неполному ходу привода, тугому переключению и повышенному износу соединения.
