Муфта ВОМ подвижная L-17 мм Z-31 Foton 244, Jinma 244/264

Муфта ВОМ подвижная L-17 мм Z-31 Foton 244, Jinma 244/264

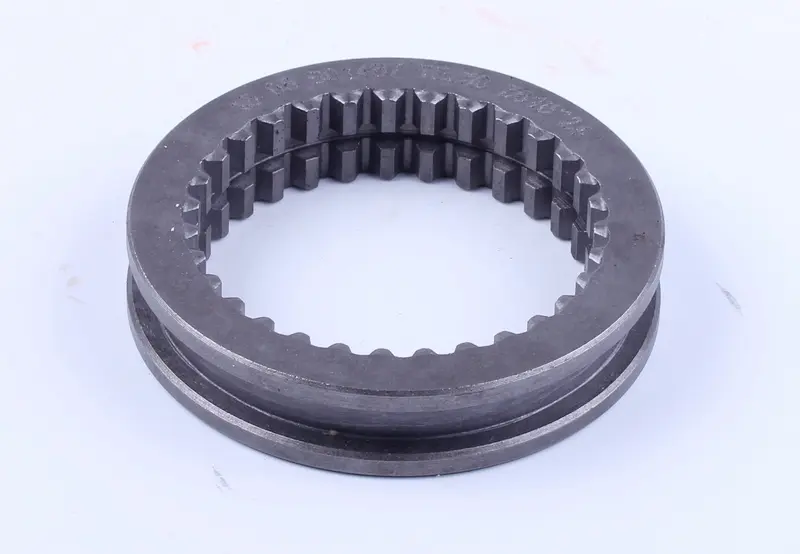

Подвижная муфта вала отбора мощности включает и выключает привод навесного оборудования на китайских минитракторах серии 244/264. Стальное кольцо шириной 17 мм с 31 внутренним шлицем перемещается вдоль шлицевого вала и в рабочем положении соединяет его с ответным зубчатым венцом, замыкая поток мощности на хвостовик ВОМ. Каталожный номер детали — TE250.361D-24.

Как работает деталь

Прямые внутренние шлицы постоянно сцеплены с валом, поэтому муфта вращается вместе с ним в любом положении. По наружной поверхности проточена кольцевая канавка — в неё заходит вилка переключения, связанная с рычагом включения ВОМ. При переводе рычага вилка сдвигает кольцо вдоль оси, и зубья входят в зацепление или выходят из него. Соединение получается жёстким, без проскальзывания и без промежуточных фрикционов: косилка, роторная фреза, помпа или прицепной измельчитель получают полный крутящий момент вала, а при выключенном ВОМ хвостовик остаётся неподвижным даже при работающем двигателе.

Когда муфту меняют

Типичная причина замены — самопроизвольное выключение ВОМ под нагрузкой: скруглённые торцы зубьев перестают удерживать зацепление, и кольцо выдавливает назад при первом же рывке. Второй частый случай — выработка канавки под вилку: стенки истираются, ход становится вялым и неполным, рычаг приходится дожимать вручную. Скол или трещина хотя бы одного шлица тоже требует замены, потому что оставшиеся зубья принимают повышенную нагрузку и разрушаются очень быстро. Вместе с муфтой стоит осмотреть вилку переключения и ответный зубчатый венец: ставить новую деталь в изношенную вилку смысла нет.

Как подобрать

• Пересчитайте шлицы на снятой детали: подходит только вариант с 31 зубом.
• Проверьте ширину кольца — 17 мм; другая ширина не совпадёт с ходом вилки.
• Сравните профиль и глубину наружной канавки с посадкой вашей вилки переключения.
• Убедитесь, что трактор относится к семейству 244/264 — Foton 244, Jinma 244 или Jinma 264.
• Сверьте каталожный номер TE250.361D-24 по схеме коробки отбора мощности вашей машины.

Установка

Доступ к муфте открывается после снятия крышки корпуса ВОМ и вывода вилки из канавки. Перед установкой шлицы вала очищают от старой смазки и заусенцев, а кольцо надевают без перекоса — прямые шлицы должны входить от руки, без ударов. Дальше проверяют полноту хода: в крайних положениях зубья должны либо полностью входить в зацепление, либо полностью выходить, без подклинивания в середине. После сборки трансмиссионное масло доливают до уровня и прогоняют ВОМ вхолостую, чтобы убедиться в чёткой фиксации рычага.

Для минитрактора, который постоянно работает с активным навесным оборудованием, такая муфта — расходная позиция. Держать её в запасе стоит каждому, кто косит, фрезерует почву или качает воду от вала отбора мощности: замена занимает один вечер в гараже и возвращает трактору уверенное включение привода.
