Муфта ВОМ неподвижная Z-16/31 для Foton 244, Jinma 244/264

Муфта ВОМ неподвижная Z-16/31 для минитракторов Foton 244 и Jinma 244/264

Стальная зубчатая муфта работает в приводе вала отбора мощности минитрактора и служит опорным зубчатым венцом, с которым входит в зацепление подвижная муфта включения ВОМ. Каталожное обозначение детали — ТЕ 250.351D-10, применяемость — минитракторы Foton 244 и Jinma 244/264, а также однотипные машины серии ТЕ 250 с аналогичным механизмом включения отбора мощности.

Как деталь работает в приводе ВОМ

Отбор мощности на этих тракторах включается перемещением подвижной муфты вдоль шлицов вала. Как только ее кулачки заходят во впадины неподвижной муфты, крутящий момент от трансмиссии идет на хвостовик ВОМ и дальше на навесное оборудование — роторную косилку, почвофрезу, помпу, измельчитель. Неподвижная муфта остается на своем посадочном месте и принимает всю нагрузку зацепления, поэтому от состояния ее зубьев зависит, включается ли отбор мощности четко и держится ли он под нагрузкой.

Конструкция и основные параметры

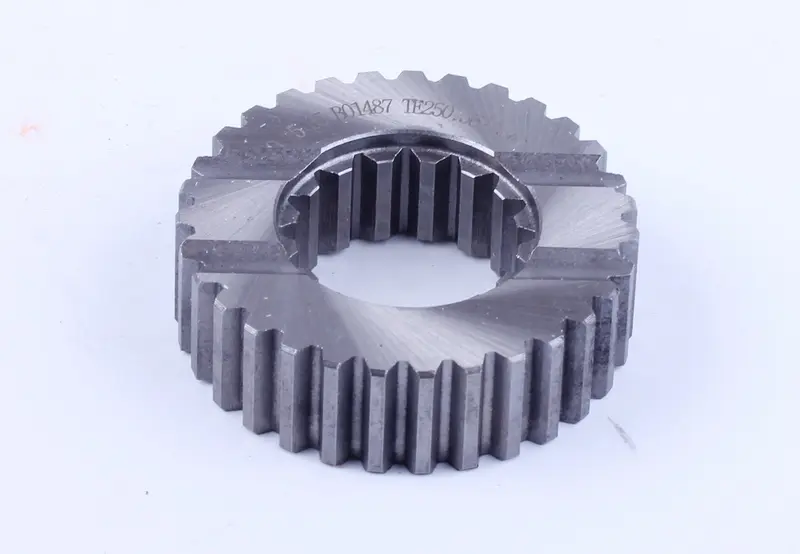

Деталь изготовлена из закаленной стали и выполнена коротким зубчатым кольцом. Внутри — шлицевое отверстие на 16 шлицов, снаружи — прямозубый венец на 31 зуб с широкими впадинами под кулачки ответной муфты. Прямой профиль зубьев рассчитан на передачу и удержание момента при включенном ВОМ, а скошенные торцы зубьев облегчают вход в зацепление и смягчают удар в момент включения. Обработанные торцевые плоскости кольца задают точное положение муфты относительно соседних деталей вала.

Признаки, при которых муфту меняют

• ВОМ самопроизвольно выключается под нагрузкой — зубья венца скруглились и выталкивают ответную муфту;
• включение идет с хрустом и получается не с первого раза;
• на зубьях заметны сколы, забоины или односторонняя выработка;
• шлицевое отверстие разбито, кольцо проворачивается на валу;
• после ремонта коробки передач привод отбора мощности начал работать с ударами.

Тянуть с заменой не стоит: изношенный венец быстро добивает ответную подвижную муфту, и вместо одной детали приходится ставить пару.

Подбор и установка

Главные ориентиры при подборе — 16 внутренних шлицов и 31 наружный зуб. Снятую деталь сравните с новой по наружному диаметру венца, ширине кольца и профилю шлицевого отверстия: на минитракторах этой серии применяются муфты с разным числом зубьев, и внешне похожие кольца не взаимозаменяемы.

Замену выполняют со снятием крышки и разборкой узла отбора мощности. Перед сборкой очистите посадочные поверхности, осмотрите шлицы вала и состояние подвижной муфты включения: если ее кулачки тоже подъедены, ставить обе детали лучше комплектом. После сборки проверьте, что рычаг доводит подвижную муфту до полного зацепления — неполное включение остается главной причиной повторного износа зубьев.

Неподвижную муфту ВОМ берут при плановом ремонте привода отбора мощности и про запас — для минитрактора, который каждый сезон работает с навесным оборудованием.
