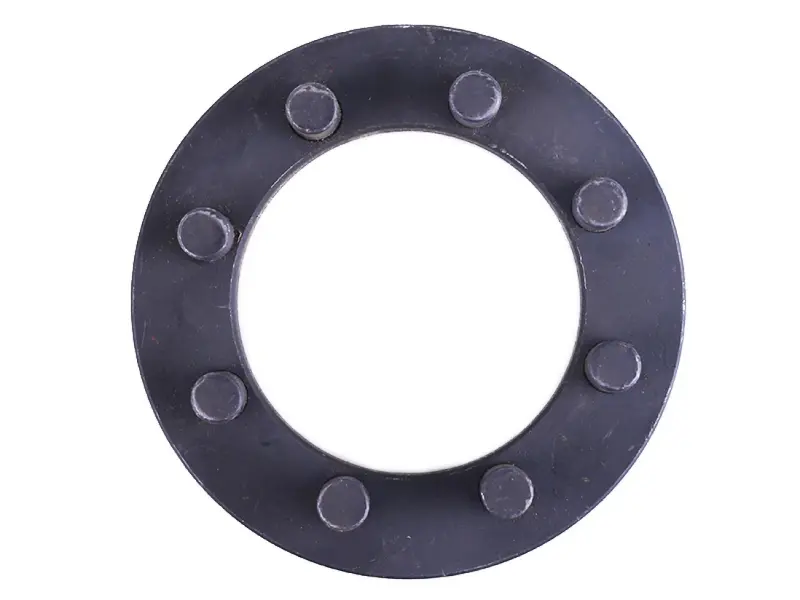

Муфта блокировки дифференциала подвижная Jinma 404 (8 кулачков)

Муфта блокировки дифференциала подвижная Jinma 404

Подвижная кулачковая полумуфта заднего моста минитрактора Jinma 404 — та часть замка дифференциала, которая перемещается вдоль полуоси и входит в зацепление с ответной неподвижной половиной. Пока механизм выключен, дифференциал работает свободно и трактор нормально поворачивает; после включения полуоси жёстко связываются между собой, и оба задних колеса вращаются как одно целое.

Зачем нужна блокировка

Дифференциал передаёт момент тому колесу, которому легче вращаться. На мокрой пашне, на снегу, в разбитой колее или на краю поля одно колесо срывается в пробуксовку, а второе остаётся неподвижным, и трактор теряет ход даже при полной нагрузке на крюке. Замкнутые полумуфты убирают эту разницу: тяга идёт на оба колеса, и машина продолжает работу там, где иначе пришлось бы разгружать навеску или вытягивать трактор. Поэтому состояние кулачков напрямую отражается на проходимости при вспашке, культивации и транспортных работах по грунту.

Конструкция детали

Муфта выполнена как массивное стальное кольцо с восемью торцевыми кулачками, равномерно расположенными по окружности. Такое число кулачков сокращает угол доворота до совпадения профилей, поэтому механизм срабатывает быстрее, а нагрузка при передаче момента распределяется по всем восьми опорам, а не по паре зубьев. Наружный диаметр — 102 мм, внутренний — 66 мм, общая ширина — 31 мм, масса — около 0,5 кг. Центральное отверстие садится на полуось, а перемещение вдоль оси задаёт вилка механизма блокировки, связанная с рукоятью на рабочем месте оператора.

Когда деталь пора менять

• Блокировка самопроизвольно выключается под нагрузкой — кромки кулачков скруглены выработкой.
• Включение идёт туго, с ударом или срабатывает не с первого раза.
• Со стороны заднего моста слышен треск и хруст в момент замыкания полуосей.
• На торцах кулачков видны сколы, забоины, трещины или следы наклёпа.
• Появился заметный люфт посадочного отверстия на полуоси.

Как подобрать замену

• Сверьте наружный и внутренний диаметр и ширину со снятой деталью — 102, 66 и 31 мм соответственно.
• Пересчитайте кулачки: у этой муфты их восемь, и профиль должен точно повторять ответную половину. Муфты минитракторов младших серий Jinma имеют другую геометрию и не подходят.
• Осмотрите неподвижную полумуфту: если её кулачки тоже подбиты, детали меняют парой, иначе новая муфта быстро получит такую же выработку.
• Заодно проверьте вилку, шток и возвратную пружину — заедание привода приводит к неполному зацеплению.

Установка и эксплуатация

Замену выполняют со снятием полуоси и разборкой корпуса заднего моста, поэтому перед сборкой стоит промыть посадочные места и проверить свободный ход муфты вдоль оси без закусывания. Механизм блокировки включают на остановленном или медленно движущемся тракторе с выжатым сцеплением — так кулачки заходят без удара. Не включайте замок дифференциала в повороте и на повышенных передачах: это самая частая причина смятия кулачков и последующей замены. После прохождения тяжёлого участка блокировку выключают, чтобы задний мост не работал в замкнутом состоянии на твёрдом грунте.
