Муфта дифференциала подвижная Z-4/8 Xingtai 224/244

Подвижная муфта дифференциала Z-4/8 — кулачковая деталь механизма блокировки моста минитракторов Xingtai 224 и Xingtai 244. Она замыкает половины дифференциала в единое целое, когда колёса теряют сцепление с грунтом, и возвращает мосту обычный режим после выключения блокировки. Это одна из самых нагруженных деталей трансмиссии: в момент блокировки через неё проходит весь крутящий момент, который идёт на ведущие колёса.

Конструкция и принцип действия

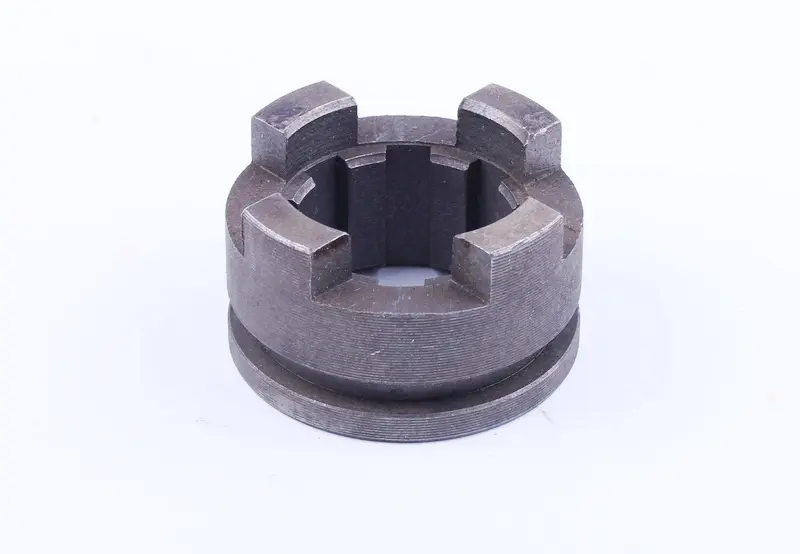

Маркировка Z-4/8 описывает геометрию детали: четыре массивных торцевых кулачка входят в ответные впадины парной неподвижной муфты, а восемь внутренних шлицов сажают её на вал и передают момент без проворота. По наружному диаметру проточена кольцевая канавка — по ней ходит вилка включения блокировки. Корпус цельнометаллический, с обработанными опорными поверхностями и фасками на кулачках, которые облегчают вход в зацепление.

При нажатии на педаль блокировки вилка сдвигает муфту вдоль шлицов, кулачки входят в зацепление с неподвижной половиной, и обе полуоси получают одинаковую угловую скорость. Как только педаль отпущена, муфта возвращается назад, дифференциал снова позволяет колёсам вращаться с разной скоростью, и трактор нормально управляется в поворотах. Кулачковое соединение рассчитано на включение при остановке или на малом ходу — этим оно отличается от фрикционных схем блокировки.

Когда муфту пора менять

• Кулачки скруглились или выкрошились по кромкам: блокировка включается не с первого раза либо самопроизвольно выбивается под нагрузкой.
• Разбиты внутренние шлицы: появляется ощутимый люфт и стук при трогании и при смене направления тяги.
• Выработана канавка под вилку: муфта перемещается с задержкой и не доходит до полного зацепления.
• Мост не держит блокировку на пахоте, на мокром лугу или в колее, хотя тяга и педаль привода исправны.
• Мост уже разобран по другой причине: изношенную кулачковую пару логично заменить сразу, чтобы не вскрывать корпус повторно.

Подбор и установка

В механизме блокировки работает пара муфт — подвижная и неподвижная, и между собой они не взаимозаменяемы. Снимите старую деталь и сверьте с ней число кулачков и шлицов, наружный диаметр, высоту корпуса и ширину канавки под вилку: на тракторах одной серии встречаются узлы разных лет выпуска, и посадочные размеры у них могут отличаться. Заодно оцените состояние ответной неподвижной муфты — если её кулачки тоже подбиты, менять имеет смысл обе детали, иначе новая быстро получит ту же выработку.
