Муфта блокировки дифференциала заднего моста правая Z-4/8 Jinma 200/204/240/244 AMG

Правая муфта блокировки дифференциала заднего моста Z-4/8 для Jinma 200/204/240/244 предназначена для зацепления деталей механизма блокировки. В обычном режиме дифференциал позволяет колёсам вращаться с разной скоростью. При включении блокировки муфта участвует в жёстком соединении его частей, ограничивая эту разницу. Такое соединение помогает сохранить тягу, когда одно из ведущих колёс буксует.

Конструкция и работа

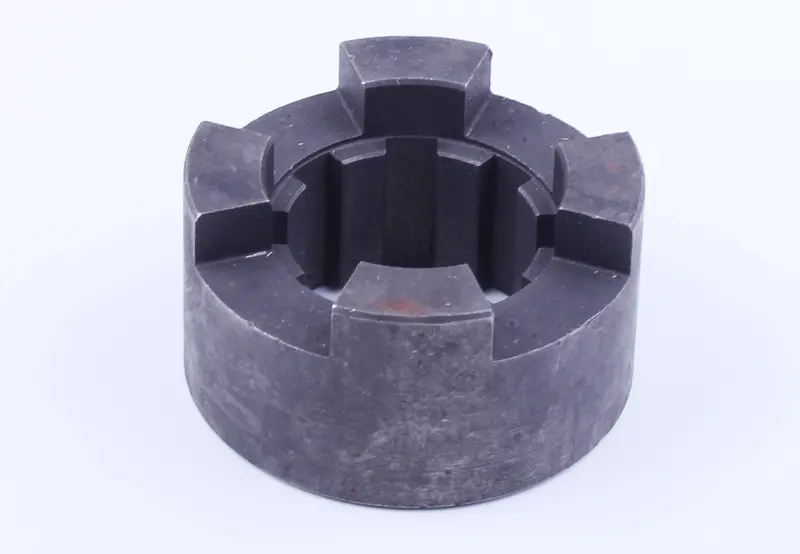

Деталь имеет кольцевой корпус, внутренние шлицы и четыре крупных торцевых выступа — кулачка. Шлицевое соединение передаёт вращение между муфтой и сопряжённой деталью, а кулачки входят в ответное зацепление механизма блокировки. Здесь важны не только целые выступы, но и состояние их рабочих граней: именно через контактирующие поверхности передаётся нагрузка.

Муфту меняют при сколах, трещинах, заметном смятии кулачков и выработке внутренних шлицев. Скруглённые грани могут мешать удержанию зацепления под нагрузкой. Возможные признаки неисправности — блокировка включается с трудом, самопроизвольно выключается или сопровождается ударами. Такие симптомы требуют осмотра и муфты, и её привода: неполный ход механизма включения тоже мешает нормальному зацеплению.

Как подобрать замену

Ориентируйтесь на правое расположение детали в заднем мосту и обозначение Z-4/8. Снятая муфта нужна для точного сравнения посадки и формы зацепления. Одного сходства корпуса недостаточно: отличие высоты кулачков или профиля шлицев может помешать сборке либо оставить слишком малую площадь контакта.

• Сверьте наружный диаметр, общую высоту и форму торцов со снятой муфтой.
• Сравните число, профиль и размеры внутренних шлицев, а также глубину посадки.
• Проверьте количество, ширину, высоту и расположение торцевых кулачков.
• Убедитесь, что ответная часть соответствует муфте и не имеет повреждений, мешающих полному зацеплению.

Что проверить при замене

Муфту устанавливают при разобранном механизме блокировки, сохраняя правильную ориентацию и порядок соседних деталей. До снятия полезно зафиксировать положение сопряжённых частей и имеющихся шайб или фиксаторов. Посадочные поверхности очищают от загрязнений и продуктов износа, затем осматривают шлицы и ответные кулачки. Детали со сколами и сильной выработкой заменяют вместе с повреждённой муфтой, иначе новая поверхность будет работать по уже изношенному зацеплению.

При сборке нельзя компенсировать несовпадение посадки ударами или стягиванием корпуса крепежом. Проверьте, что муфта занимает предусмотренное положение, а привод обеспечивает полное включение и разъединение без заеданий. Зазоры и регулировку привода выдерживают по руководству конкретной машины. Частичное зацепление перегружает края кулачков, ускоряет их смятие и может привести к повторной поломке. После сборки сначала проверяют работу механизма без нагрузки; включать блокировку при большой разнице скоростей колёс не следует.
